Khi chuyển giao công nghệ BIM, bạn cần hiểu rõ được sự khác biệt giữa Revit và AutoCAD để giữ lại được giá trị của những file CAD vốn có.
Revit là gì?
Revit được Autodesk sản xuất dành cho quy trình BIM. Đối với quy trình BIM, Revit đóng vai trò như một công cụ đa năng giúp mô hình hóa các mô hình 3D trong một dự án. Những tính năng của Revit cũng tập trung phục vụ cho quy trình BIM.
Chính vì điều đó, giữa Revit và AutoCAD có những điểm khác biệt nhất định. Và khi công ty bạn chuyển giao từ mô hình truyền thống qua BIM, bạn cần nắm rõ được chúng để giữ lại giá trị của những bản vẽ CAD.

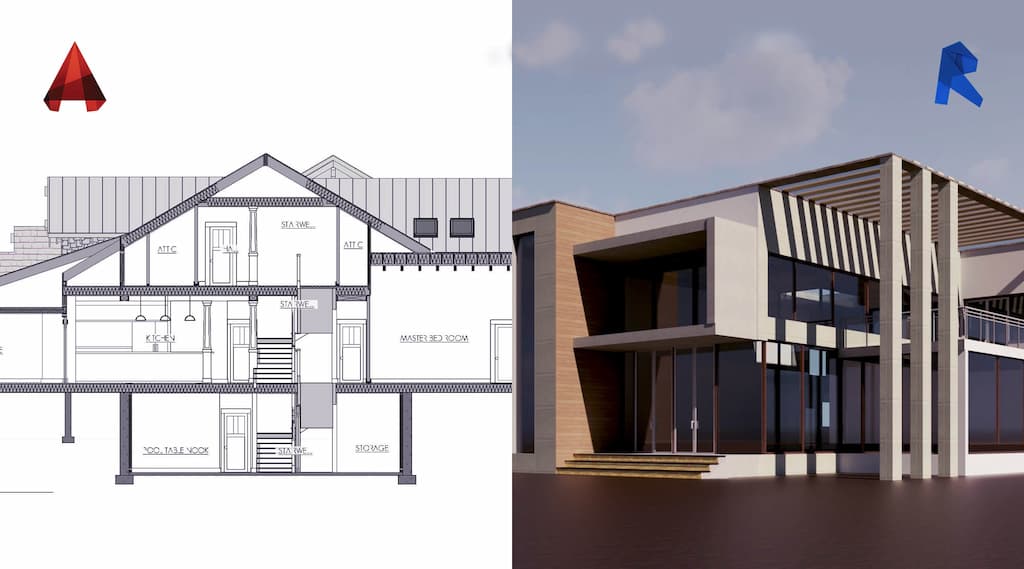

Sự khác biệt giữa Revit và AutoCAD
Chế độ xem bản vẽ
Nếu bạn đang làm việc trong Autocad, bạn có nhiều tệp (dwgs) đại diện cho các chế độ xem khác nhau của dự án, độ cao, mặt cắt, sơ đồ mặt bằng. Bạn cũng chọn bố cục và làm việc với các đường và khối. Các khối CAD được đặt tên là các nhóm đối tượng hoạt động như một đối tượng 2D duy nhất. Bạn có thể sử dụng chúng để tạo nội dung lặp lại như ký hiệu bản vẽ, các thành phần thông thường và các chi tiết tiêu chuẩn. Tuy nhiên, không có mối quan hệ nào giữa các dòng của các dwgs hoặc các quan điểm của chính chúng.
Nếu bạn làm việc trong phần mềm Revit, thì bạn làm việc trong mô hình 3D được tạo trong một tệp duy nhất. Điều này bao gồm chế độ xem 3D, sơ đồ mặt bằng, mặt cắt, độ cao. Trong Revit, bạn vẽ các phần tử một lần và sau đó bạn sử dụng các họ Revit để gán cấu trúc, thông số và chi tiết. Khi bạn thay đổi thuộc tính của một phần tử, phần còn lại của chế độ xem sẽ tự động cập nhật.
Biểu thị thành phần dự án
Trong CAD, bạn sẽ sử dụng Lines và Hatch để biểu thị các vật liệu khác nhau mà bạn chỉ định trong Layers, đặt độ đậm và màu của đường theo cách thủ công cho biểu diễn. Các đường của bạn cần phải được cắt bớt hoặc kéo dài, cần song song hoặc không, và cần phải liên tục, theo hình dạng khép kín để bạn có thể lấp đầy nó bằng các mẫu cửa sổ.
Trong Revit, nếu bạn cần vẽ một bức tường thì bạn thực sự vẽ một bức tường. Bạn có thể chọn một bức tường từ thư viện hoặc tạo một bức tường mới từ đầu. Tường có các lớp được gán cho nó đại diện cho các lớp vật liệu thực tế của tòa nhà thực tế. Sự thể hiện của bức tường được điều khiển bởi một cửa sổ có tổ chức, nơi bạn kiểm soát các đường nét, hoa văn và màu sắc cho tất cả các đối tượng đang được cắt, xem hoặc chiếu. Các yếu tố thông minh, có nghĩa là một bức tường biết rằng nó là một bức tường và một cửa sổ biết rằng nó là một cửa sổ. Điều tương tự cũng áp dụng cho các ký hiệu chú thích, chẳng hạn như kích thước, văn bản, thẻ, v.v.
In bản vẽ
Trong CAD 2D, biểu diễn đồ họa của các ký hiệu 2D phụ thuộc vào Layer mà chúng được gán và các tiêu chuẩn của lô văn phòng xác định cách mỗi lớp được in. Trong Revit, các phần tử có cài đặt in của riêng chúng và bạn kiểm soát chúng bằng Kiểu đối tượng hoặc Đồ họa hiển thị trong trường hợp bạn cần một đại diện khác cho mô hình thực tế hoặc cho các chế độ xem khác nhau của mô hình. Bạn có thể ẩn hoặc ghi đè cài đặt của các phần tử để phù hợp với dự án hoặc chế độ xem của bạn. Bạn có thể thực hiện việc này cho một đối tượng hoặc cho danh mục mà chúng thuộc về, hoặc chỉ cho một Dạng xem cụ thể.
Ứng dụng kết hợp AutoCAD và Revit
Vì AutoCAD ra đời gần hơn 20 năm so với Revit nên nó phổ biến hơn và nhiều công ty kỹ thuật sử dụng nó làm công cụ soạn thảo mặc định. Tuy nhiên, ngành xây dựng thương mại đang phát triển nhanh chóng và các công ty bỏ qua các xu hướng như BIM sẽ tự chịu rủi ro.
AutoCAD sẽ vẫn là yếu tố chính trong bộ công cụ của kỹ sư thiết kế, nhờ tính linh hoạt và khả năng tương thích với các tệp DWG cũ. Việc chuyển đổi một lượng lớn file kỹ thuật sang Revit dẫn đến khá nhiều rủi ro. Lý tưởng nhất là Revit nên được sử dụng như một công cụ thiết kế mới, thay vì thay thế hoàn toàn cho AutoCAD.
Làm sao để ứng dụng kết hợp mà vẫn mang lại hiệu quả tối ưu
Các chương trình đào tạo của Autodesk rất hữu ích, vì phương pháp thử-và-sai có thể gây khó chịu và tốn thời gian. Autodesk cung cấp các hướng dẫn để các kỹ sư thiết kế học theo tốc độ của riêng họ, cùng với các khóa học và chứng chỉ.
Nếu bạn có các dự án đang thực hiện, trong đó công việc thiết kế đã được hoàn thành với AutoCAD, hãy để chúng theo cách đó trừ khi có lợi ích đáng kể từ việc chuyển đổi sang Revit. Khi triển khai Revit, bạn cũng phải đảm bảo khả năng kết nối mạng của bạn được tăng tốc. Là một công cụ hỗ trợ quy trình BIM, Revit sử dụng nhiều dữ liệu hơn AutoCAD.
Các phiên bản mới nhất của AutoCAD và Revit có khả năng điện toán đám mây, nơi các tệp dự án quan trọng được lưu trữ trong cơ sở dữ liệu web. Điều này giúp công việc hiệu quả hơn, đồng thời tránh nhầm lẫn khi quản lý nhiều phiên bản tệp. Các tính năng này cũng đơn giản hóa sự hợp tác từ xa giữa các kiến trúc sư và kỹ sư.
