Triển khai Shop Drawing bằng Revit có hiệu quả không?

Revit Shop Drawing thực tế đang được nhiều doanh nghiệp sử dụng để kết nối mô hình BIM với bản vẽ thi công. Vậy triển khai Shop Drawing bằng Revit có thực sự hiệu quả? Cùng tìm hiểu ưu điểm, hạn chế và quy trình áp dụng Revit cho Shop Drawing trong dự án thực tế.

Thực trạng triển khai Shop Drawing tại các dự án hiện nay

Trong các dự án xây dựng hiện nay, Shop Drawing đóng vai trò quan trọng trong việc chuyển hóa ý tưởng thiết kế thành hồ sơ có thể sử dụng trực tiếp cho quá trình thi công. Tuy nhiên, phương pháp triển khai bản vẽ vẫn có sự khác biệt tùy theo quy mô dự án, yêu cầu của chủ đầu tư và năng lực của nhà thầu.

Cách làm truyền thống (AutoCAD)

Phương pháp triển khai bằng AutoCAD vốn quen thuộc nhờ tính linh hoạt và tốc độ thể hiện nét vẽ 2D rất nhanh. Mặc dù vậy, hạn chế lớn nhất của AutoCAD là các mặt bằng, mặt cắt và chi tiết được vẽ độc lập. Khi có thay đổi thiết kế, kỹ sư phải sửa thủ công từng View, dẫn đến rủi ro sai lệch kích thước giữa các bản vẽ, gây ra chồng chéo và xung đột hệ thống khi ra công trường.

Xu hướng BIM và Revit

Nhằm khắc phục nhược điểm trên, việc áp dụng Revit Shop Drawing thực tế đang trở thành xu hướng phổ biến và được yêu cầu trong nhiều dự án có tiêu chuẩn BIM. Mô hình Revit cho phép kết nối dữ liệu tập trung từ giai đoạn thiết kế đến thi công. Mọi thông số hình học, chi tiết cấu kiện và bảng khối lượng đều tự động đồng bộ hóa, giúp nhà thầu kiểm soát chặt chẽ hồ sơ và tối ưu hóa tiến độ trình duyệt.

Triển khai Revit Shop Drawing thực tế: Ưu điểm vượt trội

Một trong những ưu điểm nổi bật của Revit Shop Drawing thực tế là khả năng liên kết trực tiếp giữa mô hình 3D và hệ thống bản vẽ. Khi thay đổi một thông số trên mô hình, các View liên quan như mặt bằng, mặt cắt, chi tiết và Schedule có thể được cập nhật theo. Điều này giúp giảm đáng kể thao tác chỉnh sửa thủ công và hạn chế tình trạng sai lệch kích thước, cao độ hoặc vị trí cấu kiện giữa các bản vẽ. Với dự án có hàng trăm Sheet, khả năng đồng bộ này đặc biệt hữu ích trong việc kiểm soát hồ sơ và Revision.

Tự động đồng bộ và giảm thiểu sai sót bản vẽ

Revit tạo mối liên kết trực tiếp giữa mô hình 3D và các View trên bản vẽ. Khi thay đổi vị trí, kích thước hoặc thông số của cấu kiện, các mặt bằng, mặt cắt, chi tiết và Schedule liên quan có thể được cập nhật theo. Nhờ đó, doanh nghiệp giảm đáng kể việc chỉnh sửa thủ công và hạn chế sai lệch thông tin giữa các bản vẽ Shop Drawing.

Phát hiện xung đột trước khi ra công trường

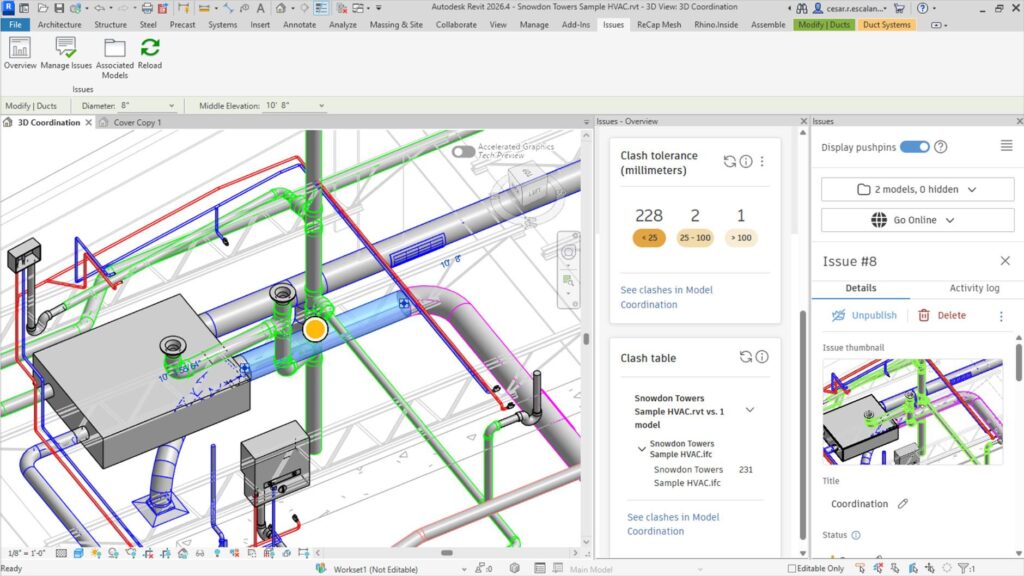

Triển khai Shop Drawing bằng Revit trên mô hình 3D giúp đội ngũ kỹ thuật dễ dàng kiểm tra sự giao cắt giữa các bộ môn Kiến trúc, Kết cấu và MEP. Các vấn đề như đường ống xuyên dầm, ống gió va chạm kết cấu hoặc thiết bị không đủ không gian lắp đặt có thể được phát hiện và xử lý trước khi thi công. Khi kết hợp Revit với các công cụ BIM Coordination, doanh nghiệp có thể giảm nguy cơ phát sinh sửa chữa, đập phá và chậm tiến độ ngoài công trường.

Bóc tách khối lượng chính xác theo thời gian thực

Mọi đối tượng dựng trong Revit Shop Drawing đều mang thuộc tính vật lý thực tế. Hệ thống bảng Schedule cho phép xuất chính xác khối lượng bê tông, diện tích ván khuôn, chiều dài đường ống hay thống kê chi tiết cốt thép (rebar schedule) ngay lập tức. Dữ liệu này giúp bộ phận QS kiểm soát vật tư chính xác, hạn chế thất thoát và hao hụt ngoài kế hoạch.

Trực quan hóa chi tiết phức tạp

Với những vị trí khó thể hiện bằng bản vẽ 2D, Revit cho phép tạo View 3D Isometric, Section hoặc Detail View để minh họa rõ cấu tạo và phương án lắp đặt. Các nút giao kết cấu, giao cắt MEP hay khu vực kỹ thuật phức tạp trở nên trực quan hơn, giúp kỹ sư, giám sát và công nhân dễ hình dung trước khi triển khai ngoài công trường.

Những thách thức khi làm Revit Shop Drawing thực tế tại công trường

Mặc dù Revit Shop Drawing thực tế mang lại nhiều lợi ích về khả năng đồng bộ mô hình, phối hợp bộ môn và kiểm soát dữ liệu, quá trình áp dụng tại công trường vẫn tồn tại một số thách thức. Nếu không có quy trình triển khai và đội ngũ phù hợp, doanh nghiệp có thể gặp khó khăn về thời gian, nhân sự và hiệu suất xử lý mô hình.

Tốc độ vẽ ban đầu chậm hơn AutoCAD

So với AutoCAD, triển khai Shop Drawing bằng Revit thường cần nhiều thời gian hơn ở giai đoạn đầu. Người dùng phải dựng mô hình, thiết lập Level, View, Template, Family, Parameter và tiêu chuẩn trình bày bản vẽ. Tuy nhiên, khoản đầu tư ban đầu này có thể được bù đắp khi dự án bước vào giai đoạn cập nhật và phát hành nhiều bản vẽ, nhờ khả năng liên kết giữa Model và Drawing.

Yêu cầu năng lực nhân sự và thư viện Family cao

Một thách thức lớn là yêu cầu nhân sự phải vừa hiểu Revit, vừa nắm được cấu tạo và phương pháp thi công thực tế. Bên cạnh đó, thư viện Family cần được chuẩn hóa theo đúng chủng loại vật tư, kích thước và quy cách sản xuất. Nếu sử dụng Family thiếu thông tin hoặc quá phức tạp, mô hình có thể mất tính chính xác và khó kiểm soát.

Dung lượng file nặng và phần cứng đòi hỏi cao

Mô hình chứa quá nhiều chi tiết Shop Drawing, Family phức tạp hoặc dữ liệu không cần thiết có thể khiến file Revit tăng dung lượng, gây lag, chậm thao tác và ảnh hưởng tiến độ phát hành bản vẽ. Vì vậy, cần tối ưu mô hình, quản lý Link và sử dụng phần cứng phù hợp để duy trì hiệu suất làm việc.

Khi nào doanh nghiệp nên triển khai Shop Drawing bằng Revit?

Không phải dự án nào cũng cần áp dụng Revit Shop Drawing thực tế. Việc lựa chọn Revit hay AutoCAD nên dựa trên quy mô, yêu cầu BIM, mức độ phức tạp của hồ sơ và mục tiêu quản lý dữ liệu. Khi được áp dụng đúng trường hợp, Revit có thể giúp doanh nghiệp nâng cao khả năng phối hợp, giảm sai sót và kiểm soát Shop Drawing hiệu quả hơn.

Nên sử dụng Revit khi

• Dự án quy mô vừa và lớn, đa bộ môn: Công trình phức tạp đòi hỏi sự phối hợp không gian 3D chặt chẽ giữa Kiến trúc, Kết cấu và MEP để xử lý va chạm.
• Dự án bắt buộc tiêu chuẩn BIM: Hồ sơ yêu cầu bàn giao mô hình hoàn công (As-built Model) và quản lý dữ liệu bóc tách khối lượng chính xác theo thời gian thực.
• Bản vẽ có nhiều đợt điều chỉnh (Revision): Khi thiết kế thay đổi liên tục, tính năng tự động đồng bộ của Revit giúp cập nhật toàn bộ hệ thống bản vẽ cực kỳ nhanh chóng.

Có thể cân nhắc AutoCAD khi

• Dự án quy mô nhỏ, kiến trúc đơn giản: Công trình nhà phố, biệt thự nhỏ hoặc các hạng mục sửa chữa không yêu cầu quản lý dữ liệu BIM.
• Yêu cầu hồ sơ 2D đơn giản và tiến độ gấp: Cần ra ngay bản vẽ chi tiết lẻ trong thời gian ngắn mà không cần duy trì hay phối hợp mô hình 3D.
• Chủ đầu tư không yêu cầu quy trình BIM: Dự án truyền thống chỉ cần xuất hồ sơ bản vẽ giấy hoặc file DWG phẳng để nghiệm thu thi công.

Revit Shop Drawing thực tế mang lại hiệu quả cao cho các dự án vừa và lớn, đặc biệt khi có yêu cầu BIM, phối hợp đa bộ môn và quản lý dữ liệu. Revit giúp liên kết mô hình với bản vẽ, phát hiện xung đột và hạn chế sai sót khi cập nhật hồ sơ.

Tuy nhiên, triển khai Shop Drawing bằng Revit đòi hỏi nhân sự có chuyên môn, Family và Template chuẩn hóa. Với dự án nhỏ, chủ yếu sử dụng bản vẽ 2D và không yêu cầu BIM, AutoCAD vẫn là lựa chọn linh hoạt. Doanh nghiệp nên lựa chọn công cụ dựa trên quy mô và yêu cầu thực tế của từng dự án.
