Revit quantity takeoff chính xác là một trong những phần quan trọng nhất của bất kỳ dự án xây dựng nào. Dù bạn là kiến trúc sư, người lập mô hình BIM, kỹ sư QS, nhà thầu hay quản lý dự án, việc có được khối lượng vật liệu đáng tin cậy có thể cải thiện đáng kể công tác lập kế hoạch dự án, lập ngân sách và phân bổ nguồn lực. Các phương pháp bóc tách khối lượng truyền thống thường đòi hỏi nhiều phép tính thủ công, khiến chúng mất nhiều thời gian và dễ xảy ra sai sót do con người.
Kỹ thuật Revit Quantity Takeoff chính xác
Bóc tách khối lượng chính xác là một trong những phần quan trọng nhất của bất kỳ dự án xây dựng nào. Dù bạn là kiến trúc sư, người lập mô hình BIM, kỹ sư QS, nhà thầu hay quản lý dự án, việc có được khối lượng vật liệu đáng tin cậy có thể cải thiện đáng kể công tác lập kế hoạch dự án, lập ngân sách và phân bổ nguồn lực. Các phương pháp bóc tách khối lượng truyền thống thường đòi hỏi nhiều phép tính thủ công, khiến chúng mất nhiều thời gian và dễ xảy ra sai sót do con người.
Công nghệ BIM hiện đại đã thay đổi cách các chuyên gia xây dựng thực hiện công tác dự toán khối lượng. Revit, được phát triển bởi Autodesk, cung cấp các công cụ mạnh mẽ cho phép người dùng tạo khối lượng chính xác trực tiếp từ các mô hình công trình thông minh. Bằng cách tận dụng quy trình làm việc BIM, các chuyên gia có thể nâng cao hiệu quả đồng thời giảm thiểu những sai sót tốn kém.
Hướng dẫn này khám phá kỹ thuật Revit Quantity Takeoff chính xác, có thể giúp cải thiện độ chính xác của dự án, tiết kiệm thời gian và đơn giản hóa công tác lập hồ sơ xây dựng.
Tại sao bóc tách khối lượng lại quan trọng?
Bóc tách khối lượng là quá trình đo lường và tính toán các vật liệu, cấu kiện và khối lượng cần thiết cho một dự án xây dựng. Bóc tách khối lượng chính xác giúp các chuyên gia:
- Lập dự toán chi phí chính xác
- Giảm lãng phí vật liệu
- Cải thiện công tác lập kế hoạch mua sắm
- Nâng cao hiệu quả lập tiến độ dự án
- Giảm thiểu rủi ro trong thi công
- Tăng lợi nhuận
Việc sử dụng phần mềm BIM giúp các quy trình này được thực hiện nhanh chóng và đáng tin cậy hơn so với các phương pháp thủ công truyền thống.
Tìm hiểu Revit để bóc tách khối lượng
Revit là một nền tảng Mô hình hóa Thông tin Công trình (BIM), lưu trữ thông tin chi tiết về các thành phần của công trình. Mỗi tường, cửa đi, cửa sổ, sàn và cấu kiện kết cấu đều chứa dữ liệu được tích hợp, có thể được trích xuất thông qua các bảng thống kê và báo cáo.
Một trong những ưu điểm lớn nhất của kỹ thuật bóc tách khối lượng mạnh mẽ bằng Revit là khối lượng được tự động cập nhật mỗi khi mô hình thay đổi. Sự liên kết động này giúp duy trì tính nhất quán giữa thiết kế và dự toán.
Tạo mô hình BIM chính xác
Nền tảng của việc dự toán khối lượng thành công bắt đầu từ việc tạo một mô hình BIM chính xác.
Mỗi thành phần của công trình cần được mô hình hóa chính xác với kích thước và tham số phù hợp.
Các thành phần bị thiếu hoặc được mô hình hóa không chính xác có thể dẫn đến báo cáo khối lượng không chính xác.
Các thực hành mô hình hóa chính bao gồm:
- Sử dụng đúng loại Family
- Áp dụng vật liệu phù hợp
- Kiểm tra kích thước
- Duy trì tính nhất quán của thiết kế
Sử dụng Revit Schedules hiệu quả
Schedules là một trong những tính năng mạnh mẽ nhất của Revit để trích xuất khối lượng.
Material Schedules cho phép người dùng tính toán:
- Khối lượng bê tông
- Khối lượng thép
- Diện tích tường
- Vật liệu hoàn thiện sàn
- Vật liệu trần
Schedules tự động cập nhật mỗi khi mô hình thay đổi, giúp giảm công việc thủ công.
Các chuyên gia sử dụng revit quantity takeoff chính xác phụ thuộc nhiều vào Schedules vì chúng cung cấp khả năng truy cập nhanh vào dữ liệu dự án.
Khai thác Material Takeoffs
Material Takeoffs cung cấp thông tin chi tiết hơn so với các Schedules tiêu chuẩn.
Trích xuất khối lượng theo từng loại vật liệu
Material Takeoffs có thể xác định:
- Diện tích vật liệu
- Thể tích vật liệu
- Chi phí vật liệu
- Số lượng vật liệu
Ví dụ, một bức tường có thể bao gồm nhiều loại vật liệu như gạch, vật liệu cách nhiệt và tấm thạch cao.
Material Takeoffs tách riêng từng thành phần để dự toán chính xác.
Cách tiếp cận này là một phần quan trọng của kỹ thuật bóc tách khối lượng bằng Revit vì nó cải thiện độ chính xác ở cấp độ vật liệu.
Áp dụng Shared Parameters
Shared Parameters giúp tổ chức thông tin dự án một cách nhất quán.
Cải thiện quản lý dữ liệu
Việc thêm các tham số tùy chỉnh cho phép các nhóm theo dõi:
- Mã chi phí
- Thông tin nhà cung cấp
- Tình trạng mua sắm
- Giai đoạn thi công
Các tham số này có thể được đưa vào Schedules và xuất ra để phân tích thêm.
Sử dụng Filters và Sorting trong Revit
Các dự án lớn thường có hàng nghìn thành phần.
- Tổ chức khối lượng hiệu quả
- Filters giúp phân tách khối lượng dựa trên:
- Tầng công trình
- Giai đoạn thi công
- Loại vật liệu
- Bộ môn
Việc sắp xếp và nhóm dữ liệu giúp báo cáo dễ hiểu và dễ kiểm tra hơn.
Khi áp dụng revit quantity takeoff chính xác, các công cụ lọc cho phép đội ngũ dự án tập trung vào các gói công việc xây dựng cụ thể và nâng cao hiệu quả báo cáo.

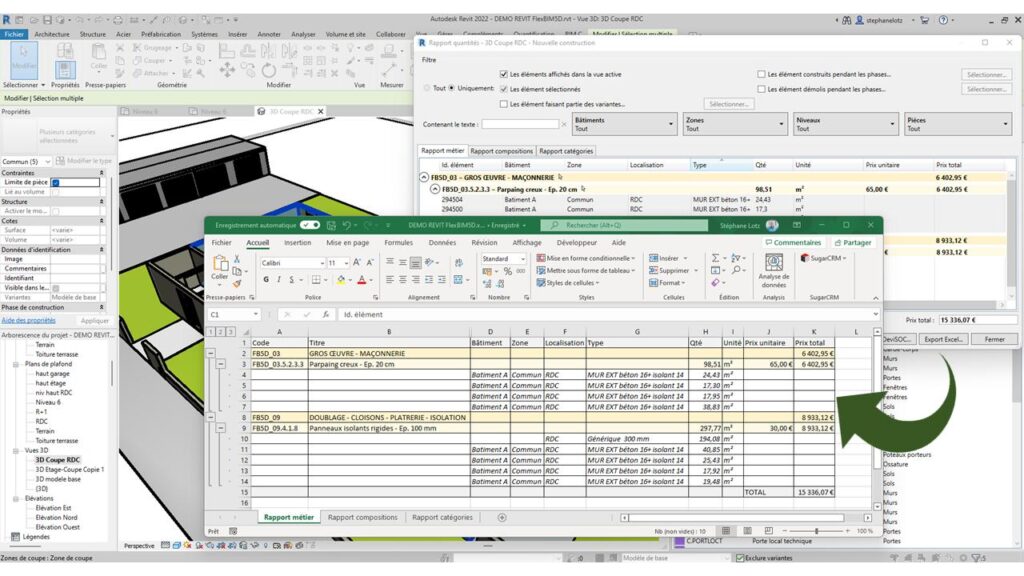

Xuất dữ liệu sang Excel
Nhiều kỹ sư dự toán thích xem xét khối lượng dưới dạng bảng tính.
Đơn giản hóa công tác dự toán chi phí
Các Schedules trong Revit có thể được xuất sang Excel để:
- Tính toán chi phí
- Chuẩn bị hồ sơ dự thầu
- Theo dõi công tác mua sắm
- Phân tích ngân sách
Excel mang lại sự linh hoạt cho các phép tính bổ sung trong khi vẫn duy trì độ chính xác của dữ liệu từ mô hình BIM.
Tích hợp Revit với Navisworks
Các dự án phức tạp thường yêu cầu kiểm tra khối lượng nâng cao.
Cải thiện công tác phối hợp và xác thực
Việc tích hợp Navisworks cung cấp:
- Phối hợp mô hình
- Phát hiện xung đột
- Kiểm tra khối lượng
- Mô phỏng thi công
Việc kết hợp Revit và Navisworks giúp đảm bảo rằng các báo cáo khối lượng phù hợp với các yêu cầu thực tế của dự án.
Những lỗi thường gặp cần tránh
Ngay cả với các công cụ BIM tiên tiến, một số lỗi nhất định có thể ảnh hưởng đến độ chính xác của khối lượng.
- Mô hình hóa không đầy đủ: Các thành phần bị thiếu sẽ dẫn đến báo cáo khối lượng không đầy đủ.
- Gán vật liệu không chính xác: Việc xác định sai vật liệu có thể ảnh hưởng đến kết quả bóc tách khối lượng.
- Các thành phần bị trùng lặp: Các đối tượng bị trùng lặp có thể làm tăng khối lượng và chi phí dự toán.
- Schedules chưa được kiểm tra: Luôn kiểm tra Schedules trước khi phát hành báo cáo.
Việc tránh những lỗi này giúp tối đa hóa lợi ích của revit quantity takeoff chính xác.
Quantity Takeoff trong Revit giúp bóc tách khối lượng nhanh chóng, chính xác và giảm sai sót. Kết hợp mô hình BIM, Schedules, Material Takeoffs và các công cụ hỗ trợ, Revit giúp tối ưu công tác dự toán và quản lý khối lượng hiệu quả.
