IFC là định dạng quan trọng để trao đổi mô hình giữa Revit và các phần mềm khác mà không phụ thuộc hoàn toàn vào một nền tảng cụ thể. Tuy nhiên, quá trình xuất mô hình từ Revit sang IFC đôi khi phát sinh nhiều vấn đề như mất đối tượng, sai hình học, lệch tọa độ, thiếu Properties hoặc file có dung lượng quá lớn. Việc nhận diện đúng nguyên nhân sẽ giúp người dùng xử lý lỗi IFC khi xuất từ Revit hiệu quả hơn, đồng thời đảm bảo dữ liệu phục vụ phối hợp và bàn giao BIM.

Vì sao thường xảy ra lỗi IFC khi xuất từ Revit?

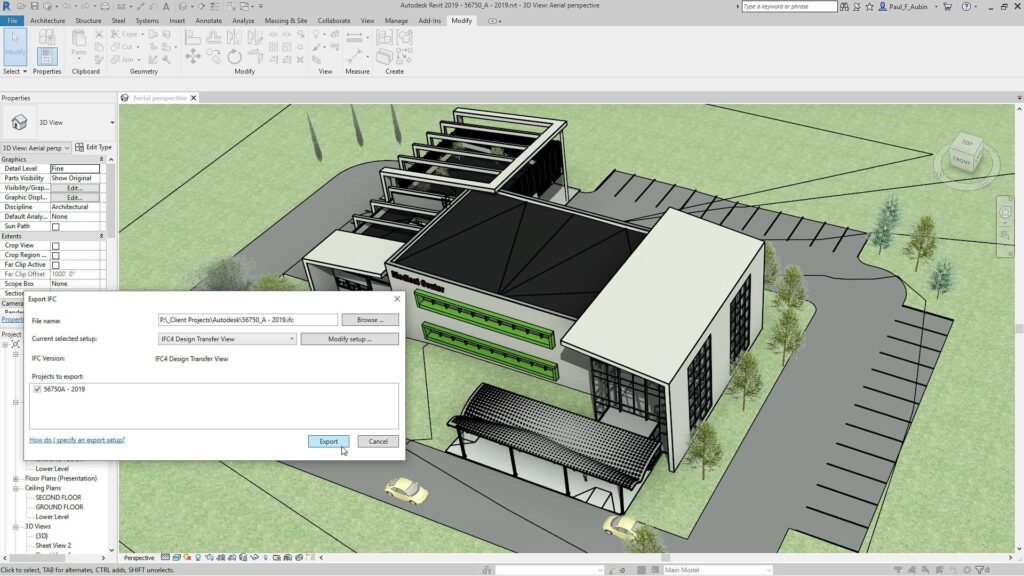

Thiết lập Export IFC chưa phù hợp

Một trong những nguyên nhân phổ biến của lỗi IFC khi xuất từ Revit là thiết lập Export chưa phù hợp với yêu cầu dự án. IFC có nhiều phiên bản và cách cấu hình khác nhau, vì vậy việc lựa chọn IFC Version không tương thích với phần mềm nhận dữ liệu có thể dẫn đến hiện tượng thiếu thông tin hoặc hiển thị không chính xác.

Bên cạnh đó, IFC Mapping quyết định cách các Category và đối tượng trong Revit được chuyển sang IFC Entity. Nếu Mapping chưa được thiết lập đúng, một số phần tử có thể bị gán sai loại hoặc không được chuyển đổi như mong muốn. Người dùng cũng cần kiểm tra các tùy chọn khi Export, đặc biệt là phạm vi mô hình, thiết lập hình học và dữ liệu thuộc tính cần xuất.

Mô hình Revit có vấn đề về hình học

Chất lượng mô hình Revit ảnh hưởng trực tiếp đến kết quả IFC. Các Family được xây dựng không đúng chuẩn, chứa quá nhiều chi tiết hoặc có hình học phức tạp có thể gây lỗi trong quá trình chuyển đổi.

Nested Family cũng cần được kiểm tra, đặc biệt khi chứa nhiều lớp hình học hoặc các đối tượng có cấu trúc phức tạp. Ngoài ra, những thành phần được Import từ CAD hoặc các định dạng khác đôi khi làm tăng độ phức tạp của mô hình và ảnh hưởng đến quá trình Export IFC.

Vì vậy, trước khi xuất IFC, nên rà soát các Family quan trọng, loại bỏ hình học không cần thiết và hạn chế sử dụng các đối tượng có cấu trúc quá phức tạp.

Thiếu hoặc sai thông tin BIM

IFC không chỉ dùng để trao đổi hình học mà còn phục vụ trao đổi dữ liệu BIM. Nếu Parameter trong Revit được thiết lập không đúng, dữ liệu cần thiết có thể không xuất hiện trong file IFC.

Category của đối tượng cũng rất quan trọng bởi nó ảnh hưởng đến cách phần tử được phân loại khi chuyển đổi. Với các Shared Parameters, cần đảm bảo chúng được thiết lập và mapping phù hợp với yêu cầu của dự án. Nếu không, người dùng có thể nhìn thấy hình học trong IFC nhưng không tìm được các thông tin thuộc tính cần thiết.

Khác biệt giữa Revit và IFC

Revit là một nền tảng BIM với hệ thống đối tượng, Family, Parameter và tính năng riêng, trong khi IFC là định dạng trao đổi dữ liệu trung lập. Vì vậy, không phải mọi tính năng đặc thù của Revit đều có thể được chuyển đổi sang IFC theo cách hoàn toàn giống mô hình gốc.

Đây là nguyên nhân khiến người dùng đôi khi cho rằng file IFC bị lỗi trong khi thực tế đó là sự khác biệt về cách biểu diễn dữ liệu giữa hai môi trường. Do đó, cần xác định rõ thông tin nào bắt buộc phải được bảo toàn trong IFC và kiểm tra kết quả sau khi Export thay vì chỉ so sánh trực quan giữa hai mô hình.

Các lỗi và cách khắc phục IFC khi xuất từ Revit thường gặp

Lỗi mất đối tượng khi xuất IFC

Một lỗi phổ biến là một số phần tử có trong Revit nhưng không xuất hiện trong file IFC. Tình trạng này có thể xảy ra với một số Family, thiết bị, đối tượng tùy chỉnh hoặc thành phần thuộc

Category chưa được thiết lập phù hợp.Trước tiên, hãy kiểm tra Category của đối tượng và trạng thái Visibility trong View được sử dụng để Export. Sau đó, kiểm tra Export Settings và IFC Mapping để xác định phần tử có nằm trong phạm vi xuất dữ liệu hay không.

Nếu một Family cụ thể thường xuyên bị mất khi Export, nên kiểm tra lại Category, hình học và các thiết lập của Family đó. Việc tạo Family theo tiêu chuẩn dự án ngay từ đầu sẽ giúp giảm đáng kể nguy cơ phát sinh lỗi.

Lỗi sai hình học khi xuất IFC

Một số trường hợp tường, sàn, cửa, thiết bị MEP hoặc các cấu kiện khác xuất hiện không đúng hình dạng so với mô hình Revit. Có thể xuất hiện hiện tượng thiếu hình học, biến dạng hoặc thay đổi cách thể hiện đối tượng.

Nguyên nhân thường liên quan đến Geometry quá phức tạp, Family được xây dựng chưa tối ưu hoặc cách phần mềm IFC diễn giải hình học Revit. Để khắc phục, nên kiểm tra các Family gây lỗi, đơn giản hóa Geometry và loại bỏ các chi tiết không cần thiết.

Đối với các đối tượng quan trọng, nên thực hiện kiểm tra trực tiếp trên file IFC sau khi Export. Không nên chỉ kiểm tra trong Revit vì mô hình gốc có thể hiển thị chính xác trong khi file trao đổi lại có vấn đề.

Lỗi sai vị trí và tọa độ mô hình IFC

Lệch tọa độ là lỗi đặc biệt nghiêm trọng trong các dự án cần phối hợp nhiều bộ môn. Khi mô hình kiến trúc, kết cấu và MEP không sử dụng cùng hệ tọa độ, các file IFC có thể không chồng khớp khi federate.

Trong Revit, cần kiểm tra Project Base Point, Survey Point và Shared Coordinates trước khi Export. Các bộ môn cũng cần thống nhất hệ tọa độ và cách định vị mô hình ngay từ đầu dự án.

Nếu IFC bị lệch vị trí, không nên chỉ di chuyển thủ công file sau khi xuất. Cách tiếp cận tốt hơn là xác định nguyên nhân từ thiết lập tọa độ trong mô hình Revit và điều chỉnh quy trình xuất để các lần phát hành sau giữ được vị trí chính xác.

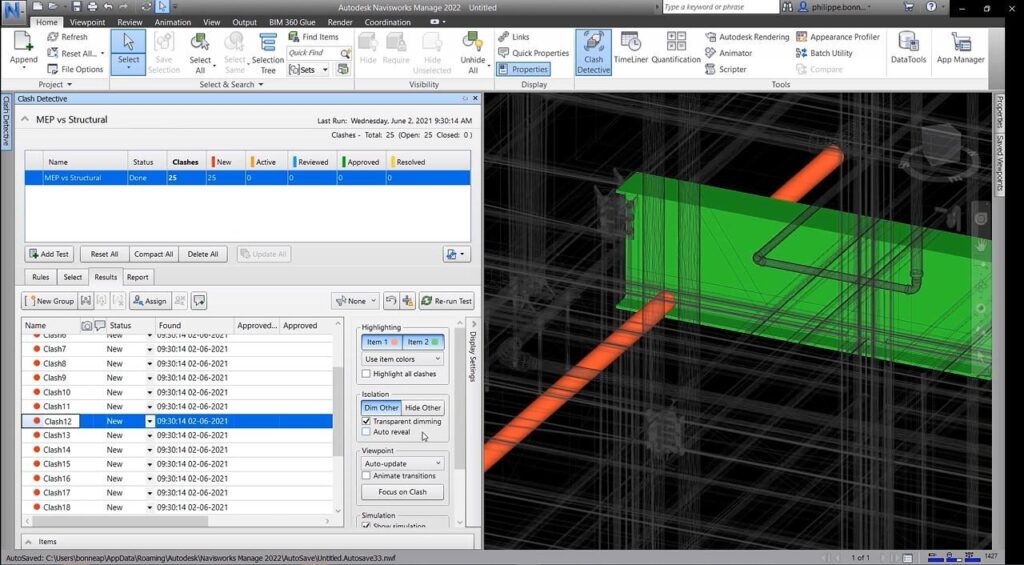

IFC không hiển thị đúng trong Navisworks

Một file IFC có thể hiển thị khác nhau tùy vào phần mềm được sử dụng để mở và kiểm tra. Khi đưa IFC từ Revit vào Navisworks, người dùng có thể gặp tình trạng một số đối tượng không xuất hiện, hình học không đầy đủ hoặc Properties không được hiển thị như kỳ vọng.

Trong trường hợp này, cần phân biệt lỗi nằm ở file IFC hay ở cách phần mềm nhận diện và đọc dữ liệu IFC. Hãy kiểm tra file bằng một công cụ IFC khác để đối chiếu. Nếu mô hình hiển thị chính xác ở một môi trường nhưng gặp vấn đề ở Navisworks, cần xem xét khả năng khác biệt trong cơ chế đọc IFC thay vì lập tức kết luận file Export bị lỗi.

IFC bị thiếu thông tin Properties

Một mô hình IFC có thể giữ được hình học nhưng thiếu các thông tin thuộc tính cần thiết. Ví dụ, người dùng không tìm thấy Parameter, Property Set hoặc thông tin nhận dạng đối tượng sau khi Export.

Để khắc phục, cần kiểm tra các Parameter trong Revit và xác định chúng có thực sự được thiết lập cho đối tượng hay không. Với những dữ liệu cần trao đổi xuyên suốt dự án, nên sử dụng hệ thống Parameter được chuẩn hóa và xây dựng Mapping phù hợp.

Ngoài ra, cần xác định rõ yêu cầu dữ liệu IFC của dự án. Không phải mọi Parameter trong Revit đều cần thiết phải xuất sang IFC. Việc xác định trước các Property Set cần bàn giao sẽ giúp mô hình vừa đầy đủ thông tin vừa tránh chứa dữ liệu dư thừa.

File IFC quá nặng hoặc xuất quá lâu

Khi mô hình Revit có nhiều Family phức tạp, Geometry chi tiết hoặc quá nhiều đối tượng, thời gian Export IFC có thể tăng đáng kể. File IFC sau khi xuất cũng có thể có dung lượng lớn, gây khó khăn khi lưu trữ, chia sẻ và phối hợp.

Một giải pháp là kiểm tra và tối ưu Geometry của Family. Những chi tiết không phục vụ mục đích BIM hoặc phối hợp nên được đơn giản hóa. Đồng thời, cần cân nhắc phạm vi dữ liệu cần Export thay vì xuất toàn bộ mô hình trong mọi trường hợp.

Đối với các dự án lớn, nên xây dựng quy trình phát hành IFC theo từng bộ môn, khu vực hoặc mục đích sử dụng nếu phù hợp với yêu cầu dự án. Cách này giúp kiểm soát dung lượng file và giảm thời gian xử lý.

Lỗi IFC khi xuất từ Revit có thể xuất phát từ nhiều nguyên nhân, từ thiết lập Export, IFC Mapping, Family, Geometry đến tọa độ và dữ liệu BIM. Vì vậy, xử lý lỗi hiệu quả không chỉ nằm ở việc thay đổi một tùy chọn Export mà cần kiểm soát toàn bộ quy trình từ xây dựng mô hình Revit đến kiểm tra file IFC.
Khi mô hình được chuẩn hóa, tọa độ được thiết lập chính xác và IFC được kiểm tra cả về hình học lẫn dữ liệu thuộc tính, quá trình trao đổi thông tin BIM sẽ ổn định và đáng tin cậy hơn.
