Revit Family theo tiêu chuẩn công ty giúp chuẩn hóa dữ liệu BIM, tăng tính nhất quán và nâng cao hiệu quả triển khai dự án. Bài viết sẽ hướng dẫn cách xây dựng thư viện Family Revit khoa học, đáp ứng tiêu chuẩn doanh nghiệp và tối ưu quá trình quản lý, tái sử dụng trong nhiều dự án.
Vì sao doanh nghiệp cần xây dựng Revit Family theo tiêu chuẩn công ty?
Việc xây dựng Revit Family theo tiêu chuẩn công ty giúp doanh nghiệp chuẩn hóa dữ liệu BIM, nâng cao chất lượng mô hình và tối ưu quy trình thiết kế. Thay vì mỗi dự án tạo mới Family theo cách riêng, một thư viện dùng chung sẽ giúp tiết kiệm thời gian, giảm sai sót và đảm bảo tính nhất quán giữa các bộ môn.
Mỗi dự án tự tạo Family sẽ phát sinh nhiều bất cập
Khi mỗi dự án đều xây dựng Family riêng, doanh nghiệp phải lặp lại nhiều công việc giống nhau, gây lãng phí thời gian và nguồn lực. Chất lượng Family cũng phụ thuộc vào từng cá nhân nên khó đảm bảo tính đồng nhất. Điều này ảnh hưởng đến khả năng tái sử dụng dữ liệu và làm tăng chi phí quản lý trong dài hạn.
Thiếu tính đồng bộ giữa các bộ môn kiến trúc, kết cấu và MEP
Mỗi bộ môn sử dụng Family theo tiêu chuẩn khác nhau dễ dẫn đến xung đột về tham số, cách đặt tên hoặc hiển thị đối tượng. Một thư viện Revit Family theo tiêu chuẩn công ty sẽ giúp các nhóm thiết kế làm việc trên cùng một hệ thống dữ liệu, tăng hiệu quả phối hợp và giảm lỗi khi kiểm tra mô hình.
Gia tăng thời gian chỉnh sửa và kiểm soát dữ liệu
Family không được chuẩn hóa khiến người dùng mất nhiều thời gian tìm kiếm, chỉnh sửa hoặc bổ sung tham số. Đồng thời, bộ phận BIM cũng phải dành nhiều công sức để kiểm tra và sửa lỗi trước khi phát hành mô hình.
Khó mở rộng và tái sử dụng cho các dự án mới
Một thư viện Family được chuẩn hóa có thể sử dụng cho nhiều dự án khác nhau. Ngược lại, nếu Family được tạo theo từng dự án riêng lẻ, doanh nghiệp sẽ khó tái sử dụng dữ liệu, làm giảm hiệu quả triển khai BIM và tăng thời gian thiết kế.
Một thư viện Revit Family theo tiêu chuẩn công ty gồm những gì?
Để thư viện hoạt động hiệu quả, doanh nghiệp cần xây dựng các quy chuẩn thống nhất cho toàn bộ Family, từ cách đặt tên đến quản lý tham số và hiển thị mô hình.

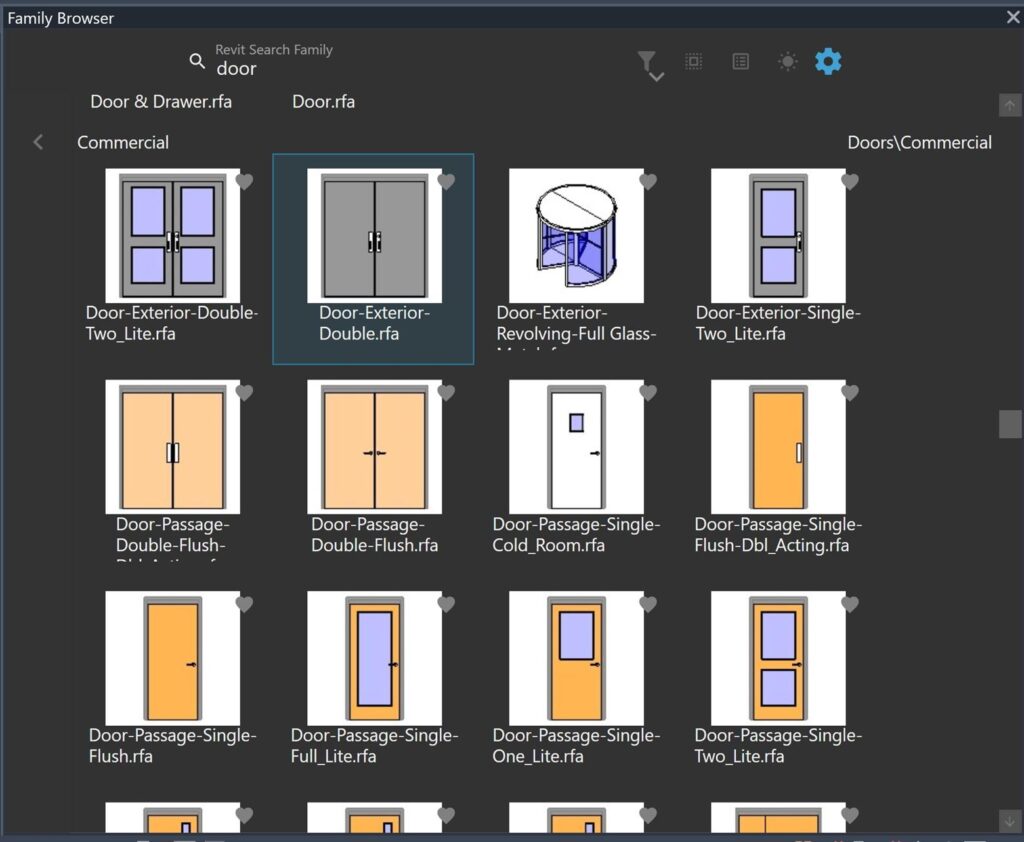

Bộ quy tắc đặt tên Family và Type
Tên Family và Type nên được đặt theo quy tắc thống nhất, dễ nhận biết và dễ tìm kiếm. Có thể quy định theo bộ môn, nhóm đối tượng hoặc mã sản phẩm để tránh trùng lặp và thuận tiện khi quản lý.
Quy chuẩn Shared Parameter
Shared Parameter giúp dữ liệu giữa các Family được đồng bộ và hỗ trợ Schedule, Tag cũng như trao đổi dữ liệu IFC. Doanh nghiệp nên xây dựng bộ Shared Parameter chung và áp dụng cho toàn bộ thư viện để đảm bảo tính nhất quán.
Chuẩn vật liệu (Material)
Tên vật liệu cần được thống nhất trong toàn bộ thư viện nhằm hỗ trợ thống kê khối lượng, kết xuất bản vẽ và quản lý dữ liệu vật liệu chính xác hơn. Đồng thời, việc hạn chế tạo vật liệu trùng lặp cũng giúp mô hình nhẹ và dễ quản lý.
Quy định Category và Subcategory
Mỗi Family cần được gán đúng Category và Subcategory để Revit quản lý đối tượng chính xác. Điều này giúp kiểm soát hiển thị, xuất bản vẽ và quản lý Object Styles hiệu quả hơn.
Quy tắc hiển thị Detail Level và Visibility
Family nên được thiết lập hiển thị theo các mức Coarse, Medium và Fine phù hợp với từng giai đoạn thiết kế. Đồng thời, cần kiểm soát Visibility để chỉ hiển thị các thành phần cần thiết, giúp cải thiện hiệu suất mô hình.
Quy chuẩn LOD của Family
Family cần đáp ứng đúng Level of Development (LOD) theo từng giai đoạn của dự án. Việc xây dựng đúng LOD giúp tránh mô hình hóa quá chi tiết hoặc thiếu thông tin, đồng thời đảm bảo yêu cầu phối hợp BIM.
Quy định về Annotation và Symbol
Các Annotation, Tag và Symbol nên được xây dựng đồng bộ với Family để bản vẽ luôn thống nhất về cách thể hiện. Điều này giúp giảm thao tác chỉnh sửa thủ công và nâng cao chất lượng hồ sơ kỹ thuật
Những lỗi thường gặp khi xây dựng thư viện Family Revit
Nếu không có quy trình chuẩn, thư viện Family sẽ nhanh chóng trở nên thiếu đồng bộ và khó quản lý.
Family quá nặng
Family chứa quá nhiều chi tiết hoặc hình học phức tạp sẽ làm tăng dung lượng file và giảm tốc độ xử lý của Revit. Chỉ nên mô hình hóa những thành phần thực sự cần thiết theo yêu cầu LOD.
Đặt tên không thống nhất
Việc đặt tên tùy ý khiến người dùng khó tìm kiếm và dễ sử dụng nhầm Family. Một quy tắc đặt tên thống nhất sẽ giúp thư viện khoa học và dễ quản lý hơn.
Dùng Parameter không chuẩn
Parameter được tạo không thống nhất hoặc sai kiểu dữ liệu sẽ ảnh hưởng đến Schedule, Tag và quá trình thống kê. Doanh nghiệp cần quy định rõ cách sử dụng Family Parameter và Shared Parameter.
Thiếu Shared Parameter
Family không có Shared Parameter sẽ hạn chế khả năng hiển thị trên Tag và trao đổi dữ liệu với các nền tảng BIM khác. Đây là lỗi phổ biến làm giảm giá trị sử dụng của thư viện.
Geometry quá phức tạp
Sử dụng quá nhiều Extrusion, Sweep hoặc Imported CAD khiến Family hoạt động chậm và ảnh hưởng đến hiệu suất toàn bộ mô hình. Nên ưu tiên hình học đơn giản nhưng vẫn đáp ứng yêu cầu kỹ thuật.
Không có tài liệu hướng dẫn sử dụng
Ngay cả khi thư viện được xây dựng tốt, người dùng vẫn có thể sử dụng sai nếu không có tài liệu hướng dẫn. Doanh nghiệp nên ban hành quy định về cách sử dụng, cập nhật và quản lý thư viện Family.
Cách quản lý và cập nhật thư viện Family trong doanh nghiệp
Một thư viện Revit Family theo tiêu chuẩn công ty chỉ phát huy hiệu quả khi được quản lý và cập nhật thường xuyên.
Lưu trữ tập trung trên Server hoặc Cloud
Thư viện nên được lưu trữ tại một nguồn dữ liệu chung để mọi thành viên luôn sử dụng đúng phiên bản mới nhất. Việc lưu trữ tập trung cũng giúp sao lưu và bảo mật dữ liệu hiệu quả hơn.
Phân quyền tạo và chỉnh sửa Family
Chỉ những người được phân quyền mới nên chỉnh sửa hoặc bổ sung Family vào thư viện. Điều này giúp kiểm soát chất lượng và tránh phát sinh các phiên bản không đạt tiêu chuẩn.
Kiểm soát Version
Mỗi lần cập nhật Family cần có số phiên bản và lịch sử thay đổi rõ ràng. Việc quản lý Version giúp người dùng dễ dàng theo dõi, truy xuất và sử dụng đúng dữ liệu.
Kiểm tra định kỳ chất lượng Family
Doanh nghiệp nên kiểm tra thư viện định kỳ để phát hiện Family lỗi, tham số trùng lặp hoặc dữ liệu không còn phù hợp. Hoạt động QA/QC thường xuyên sẽ giúp thư viện luôn ổn định và đáp ứng yêu cầu triển khai BIM.
Đồng bộ với BIM Execution Plan (BEP)
Thư viện Family cần được xây dựng và cập nhật theo BIM Execution Plan (BEP) của doanh nghiệp hoặc dự án. Điều này giúp toàn bộ dữ liệu BIM được quản lý thống nhất, hỗ trợ hiệu quả cho quá trình thiết kế, thi công và vận hành công trình.
Xây dựng Revit Family theo tiêu chuẩn công ty giúp chuẩn hóa dữ liệu BIM, nâng cao chất lượng mô hình và tối ưu quy trình làm việc. Đầu tư vào một thư viện Family chuẩn sẽ giúp doanh nghiệp tiết kiệm thời gian, giảm sai sót và nâng cao hiệu quả triển khai trong mọi dự án.
