Tạo Family Revit đúng chuẩn là yếu tố quan trọng giúp mô hình BIM nhẹ, đồng bộ và dễ quản lý trong suốt vòng đời dự án. Bài viết này sẽ hướng dẫn quy trình tạo Family Revit đúng chuẩn từ lựa chọn Template, thiết lập Parametric đến chuẩn hóa Shared Parameters và tối ưu thư viện Family theo tiêu chuẩn BIM.

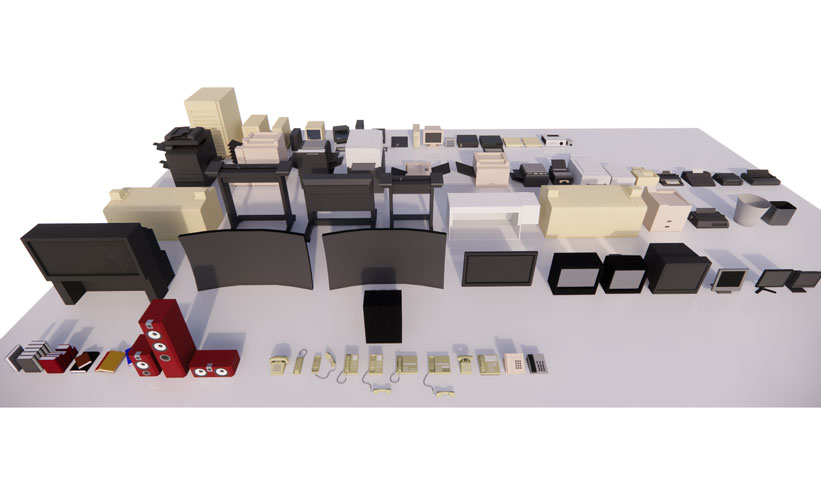

Vì sao cần tạo Family Revit đúng chuẩn?

Trong môi trường BIM, tạo Family Revit đúng chuẩn không chỉ giúp mô hình hoạt động ổn định mà còn nâng cao hiệu quả phối hợp giữa các bộ môn trong dự án.

  • Đảm bảo tính đồng bộ trong toàn bộ dự án: Việc chuẩn hóa hệ thống tham số (Parameters) và danh mục (Category) giúp các cấu kiện hiển thị thống nhất trên mọi bản vẽ mặt bằng, mặt đứng, đồng thời hỗ trợ xuất bảng thống kê khối lượng chính xác tuyệt đối.
  • Giảm dung lượng mô hình Revit: Loại bỏ triệt để các tệp tin rác hoặc hình dựng 3D quá phức tạp giúp tối ưu dung lượng file. Mô hình “sạch và nhẹ” sẽ ngăn ngừa tình trạng giật lag, đơ máy khi thao tác trên các dự án quy mô lớn.
  • Dễ dàng chỉnh sửa và cập nhật: Hệ khung xương và các ràng buộc kích thước được thiết lập khoa học giúp cấu kiện linh hoạt biến đổi thông số (flexing) mà không bị lỗi vỡ hình học khi thay đổi kích thước.
  • Hỗ trợ triển khai BIM hiệu quả: Family chuẩn giúp đồng bộ hóa dữ liệu thông tin (LOD – Level of Development), đáp ứng hoàn hảo các tiêu chuẩn bàn giao khắt khe của mô hình thông tin công trình (BIM) quốc tế.
  • Tiết kiệm thời gian cho các dự án sau: Xây dựng một thư viện cấu kiện chuẩn hóa giúp bạn và doanh nghiệp dễ dàng tái sử dụng cho các công trình tương lai, rút ngắn đến 50% thời gian thiết kế ban đầu.

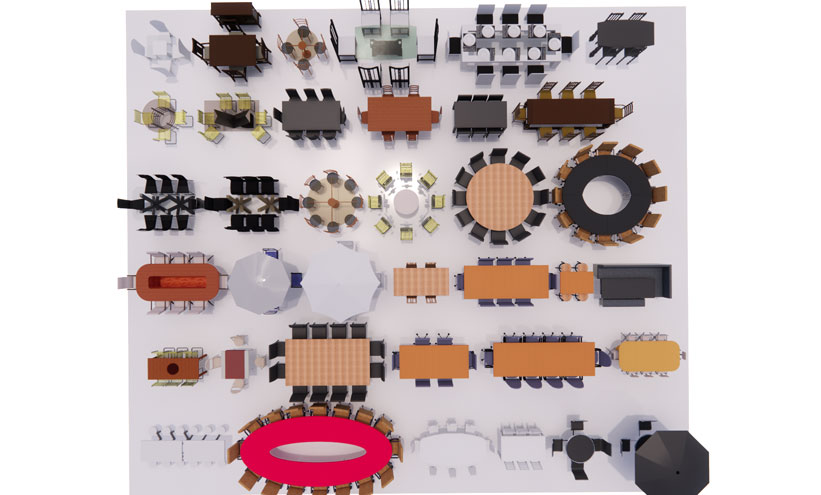

Quy trình tạo Family Revit đúng chuẩn dự án

Để tạo Family Revit đúng chuẩn, cần tuân theo một quy trình thống nhất nhằm đảm bảo Family hoạt động ổn định, dễ quản lý và đáp ứng yêu cầu của dự án BIM. Việc chuẩn hóa ngay từ đầu giúp giảm lỗi, tối ưu hiệu suất mô hình và nâng cao khả năng tái sử dụng trong các dự án sau.

Thu thập yêu cầu từ dự án

  • Xác định tiêu chuẩn BIM và nội dung trong BEP.
  • Lập danh mục Family cần tạo.
  • Xác định các Parameters cần quản lý.

Chọn đúng Family Template

  • Chọn Template phù hợp như Face Based, Wall Based hoặc Ceiling Based.
  • Xác định Family dạng Hosted hoặc Non-hosted theo mục đích sử dụng.

Thiết lập Reference Plane và Origin

  • Tạo hệ thống Reference Plane và Center Plane.
  • Đặt Origin và Work Plane chính xác để Family hoạt động ổn định.

Xây dựng hình học tối ưu

  • Thiết kế hình học đơn giản, đủ chi tiết.
  • Ưu tiên Extrusion, hạn chế Blend và Sweep không cần thiết.
  • Giảm số lượng Solid và Void để tối ưu hiệu suất.

Thiết lập Parametric

  • Gán Dimension và Label cho các kích thước.
  • Sử dụng Formula khi cần tự động tính toán.
  • Thiết lập Visibility phù hợp.

Tạo Parameters đúng chuẩn

  • Sử dụng Type Parameter và Instance Parameter đúng mục đích.
  • Thêm Shared Parameter để phục vụ Schedule và Tag.
  • Dùng Reporting Parameter khi cần lấy dữ liệu đo lường.

Thiết lập Material và Subcategory

  • Gán Material bằng Parameter.
  • Phân chia Subcategory để quản lý và hiển thị hiệu quả.

Kiểm tra hoạt động của Family

  • Thực hiện Flex Test.
  • Kiểm tra Visibility và Constraint.
  • Đảm bảo Family hoạt động chính xác trước khi sử dụng.

Purge và tối ưu dung lượng

  • Xóa dữ liệu không cần thiết.
  • Purge Family để giảm dung lượng và tăng hiệu suất.

Đưa vào thư viện Family chuẩn

  • Lưu theo quy tắc đặt tên thống nhất.
  • Phân loại và cập nhật vào thư viện Family dùng chung để tái sử dụng cho các dự án BIM.

Những lỗi thường gặp khi tạo Family Revit

Ngay cả các kỹ sư giàu kinh nghiệm đôi khi cũng mắc phải những sai lầm cơ bản khiến family hoạt động không ổn định. Nhận diện sớm các lỗi dưới đây là bước cốt lõi giúp bạn tạo family revit đúng chuẩn, tiết kiệm thời gian sửa lỗi và tối ưu hiệu suất cho toàn bộ mô hình BIM:

  • Dùng quá nhiều Reference Plane: Việc lạm dụng các đường tham chiếu không cần thiết gây rối mắt, làm mờ nhạt các mặt phẳng chính và làm giảm tốc độ xử lý của Revit.
  • Family quá nặng: Import trực tiếp file CAD, SketchUp hoặc dựng quá chi tiết các cấu kiện nhỏ (bu lông, ốc vít) làm dung lượng file tăng vọt, gây giật lag dự án.
  • Thiếu Shared Parameter: Sử dụng tham số cục bộ (Family Parameter) khiến cấu kiện không thể xuất dữ liệu đồng bộ vào bảng thống kê khối lượng (Schedule) của dự án.
  • Đặt tên Parameter không thống nhất: Không tuân thủ quy chuẩn đặt tên chung gây khó khăn cho việc quản lý, tìm kiếm và phối hợp nhóm.
  • Ràng buộc (Constraint) bị lỗi: Khóa hình học sai cách dẫn đến cảnh báo lỗi “Constraints are not satisfied” hoặc vỡ hình khi thay đổi kích thước đột ngột.
  • Lạm dụng Nested Family: Lồng ghép quá nhiều lớp Family con vào nhau làm tăng độ phức tạp không đáng có, khiến cấu kiện nặng nề và khó kiểm soát lỗi hiển thị.

Tiêu chuẩn cần áp dụng khi tạo Family Revit

Để các cấu kiện hoạt động nhất quán và chính xác trong môi trường cộng tác đa bộ môn, việc tuân thủ các quy tắc thiết kế chung là bắt buộc. Dưới đây là những bộ tiêu chuẩn cốt lõi bạn cần áp dụng để đảm bảo việc tạo family revit đúng chuẩn kỹ thuật dự án:

  • Chuẩn Naming Convention: Đặt tên file, tên Type theo quy tắc thống nhất (ví dụ: Category_Mô_Tả_Kích_Thước) giúp toàn bộ nhóm dự án dễ dàng tìm kiếm, phân loại và quản lý thư viện.
  • Chuẩn Shared Parameters: Sử dụng tệp định nghĩa Shared Parameter chung (.txt) để đảm bảo tất cả các cấu kiện có chung thuộc tính, phục vụ xuất bảng thống kê khối lượng chính xác.
  • Chuẩn Material: Chuẩn hóa việc đặt tên và cấu hình vật liệu (Materials) trong Family để tránh tạo ra hàng loạt vật liệu rác khi load cấu kiện vào mô hình tổng.
  • Chuẩn Subcategory: Thiết lập các nét vẽ và đường bao cho từng bộ phận trong Family, giúp kiểm soát tốt độ dày nét, màu sắc hiển thị trên các bản vẽ 2D.
  • Chuẩn ký hiệu (Symbol): Tích hợp các ký hiệu 2D (Annotation Symbols) đúng quy chuẩn thiết kế để cấu kiện hiển thị trực quan, sạch sẽ trên các mặt bằng kỹ thuật.
  • Theo tiêu chuẩn BIM của doanh nghiệp: Đồng bộ Family theo đúng tài liệu BEP (BIM Execution Plan) và quy trình chuẩn của công ty để đảm bảo tính kế thừa cho mọi dự án sau.

Tạo Family Revit đúng chuẩn giúp mô hình BIM nhẹ hơn, dữ liệu đồng bộ và dễ quản lý trong suốt quá trình triển khai dự án. Áp dụng đúng quy trình và các tiêu chuẩn sẽ giúp nâng cao hiệu quả thiết kế, giảm sai sót và tối ưu khả năng tái sử dụng thư viện Family.
