Sự thiếu đồng bộ giữa Kiến trúc, Kết cấu và Hệ thống Cơ điện (MEP) là nguyên nhân hàng đầu dẫn đến các lỗi chỉnh sửa phức tạp tại công trường. Hiện nay, việc ứng dụng phần mềm revit phối hợp kiến trúc kết cấu mep được xem là giải pháp hiệu quả giúp hợp nhất dữ liệu dự án trên một mô hình 3D duy nhất. Hãy cùng khám phá quy trình phối hợp liên môn chuẩn quốc tế dưới đây để nâng cao năng lực quản lý chất lượng và bứt phá hiệu suất triển khai dự án của bạn.
Thách thức trong phối hợp thiết kế truyền thống
Trong các dự án xây dựng truyền thống, các bộ môn Kiến trúc, Kết cấu và Cơ điện (MEP) thường làm việc độc lập trên các bản vẽ 2D CAD. Mỗi nhóm thiết kế quản lý dữ liệu riêng, khiến việc trao đổi thông tin gặp nhiều khó khăn và dễ phát sinh sai lệch giữa các bản vẽ. Những xung đột phổ biến như ống kỹ thuật xuyên dầm, hệ thống điều hòa va chạm với kết cấu hoặc không gian lắp đặt thiết bị không phù hợp thường chỉ được phát hiện khi thi công thực tế.
Hậu quả của việc thiếu phối hợp là phải điều chỉnh thiết kế hoặc sửa chữa tại công trường, làm tăng chi phí, kéo dài tiến độ và ảnh hưởng đến chất lượng dự án. Đối với các công trình có quy mô lớn và yêu cầu kỹ thuật cao, những sai sót này có thể gây thiệt hại đáng kể cho chủ đầu tư và nhà thầu.

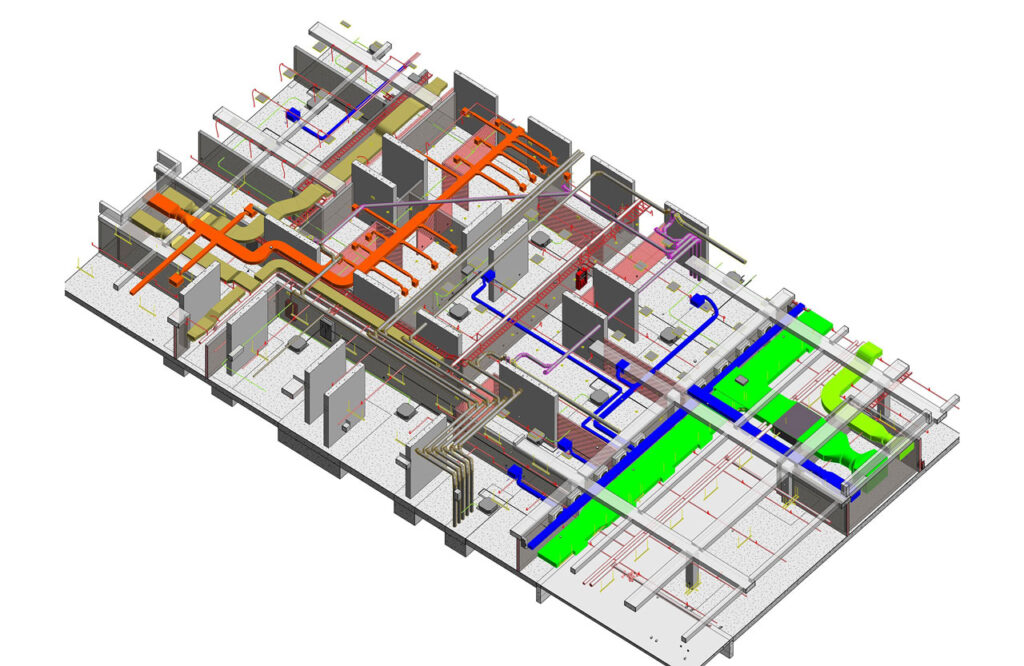

Trước thực trạng đó, BIM (Building Information Modeling) đang trở thành xu hướng tất yếu trong ngành xây dựng. BIM cho phép các bộ môn làm việc trên cùng một mô hình dữ liệu thống nhất, giúp phát hiện và xử lý xung đột ngay từ giai đoạn thiết kế.
Trong số các giải pháp BIM hiện nay, revit phối hợp kiến trúc kết cấu mep được đánh giá là lựa chọn hàng đầu nhờ khả năng liên kết mô hình, đồng bộ dữ liệu và hỗ trợ phối hợp đa bộ môn hiệu quả, góp phần nâng cao chất lượng và hiệu suất triển khai dự án.
Lợi ích khi sử dụng Revit phối hợp Kiến trúc – Kết cấu – MEP
Ứng dụng giải pháp đồng bộ và toàn diện từ Autodesk Revit mang lại những giá trị đột phá cho toàn bộ vòng đời của dự án:
- Đồng bộ hóa dữ liệu thời gian thực (Real-time Collaboration): Điểm cộng lớn nhất của Revit chính là cơ chế liên kết dữ liệu. Khi có bất kỳ sự điều chỉnh nào từ phía Kiến trúc (ví dụ: dịch chuyển một bức tường), hệ thống sẽ lập tức cập nhật hoặc đưa ra cảnh báo trực quan cho kỹ sư Kết cấu và MEP để họ điều chỉnh hệ thống dầm sàn hoặc đường ống tương ứng.
- Phát hiện và xử lý xung đột sớm (Clash Detection): Công cụ tạo lập mô hình trực quan cho phép kiểm tra chính xác các điểm va chạm vật lý (Hard Clash) giữa đường ống kỹ thuật phức tạp với cấu kiện chịu lực của công trình, cũng như các xung đột về khoảng cách an toàn (Clearance Clash).

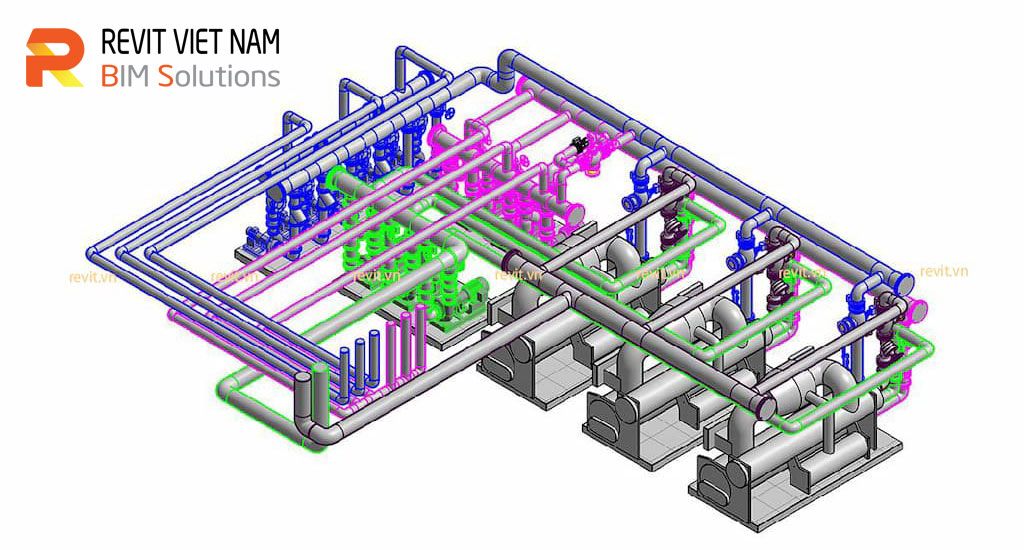

- Tối ưu hóa không gian và thẩm mỹ kiến trúc: Nhờ mô hình 3D trực quan, các kỹ sư MEP có thể khéo léo bố trí các đường ống kỹ thuật đi xuyên dầm (khi được kỹ sư kết cấu cho phép) hoặc đi sát đáy sàn, bảo toàn tối đa chiều cao thông thủy và ý đồ thẩm mỹ ban đầu của Kiến trúc sư.
- Trích xuất khối lượng bóc tách (Quantity Takeoff) chính xác: Đi đôi với mô hình hình học là hệ thống cơ sở dữ liệu thuộc tính vô cùng chặt chẽ. Việc tính toán khối lượng bê tông, cốt thép, chiều dài ống gió, số lượng miệng gió được thực hiện tự động và chính xác, giảm thiểu sai số tối đa cho công tác lập dự toán.
Các lỗi thường gặp và giải pháp tối ưu tài nguyên dự án
Dù Revit là một công cụ cực kỳ mạnh mẽ, hiệu quả phối hợp vẫn phụ thuộc rất lớn vào kỹ năng và tư duy quản lý vận hành của đội ngũ kỹ sư:
- Hiện tượng giật lag, treo máy do file quá nặng: Khi gộp chung cả ba bộ môn vào một không gian làm việc, dung lượng file có thể lên tới hàng Gigabyte. Giải pháp là định kỳ thực hiện lệnh Purge Unused để xóa bỏ các Family rác, tắt hiển thị các Workset chưa dùng tới, và chia nhỏ dự án theo phân khu (Zone) hoặc theo tầng cao.
- Xung đột quyền chỉnh sửa cấu kiện: Đôi khi kỹ sư MEP tự ý đục lỗ xuyên dầm kết cấu hoặc dịch chuyển tường kiến trúc mà không thông qua phê duyệt. Để khắc phục, quy trình phối hợp cần quy định rõ ràng trách nhiệm (BIM Responsibility Matrix) và tận dụng triệt để tính năng khóa cấu kiện (Pin) trên Revit.
Việc triển khai revit phối hợp kiến trúc kết cấu mep không chỉ giúp các bộ môn làm việc đồng bộ trên cùng một mô hình BIM mà còn góp phần giảm xung đột thiết kế, hạn chế sai sót trong thi công và tối ưu chi phí dự án.
