Bóc tách khối lượng bằng Revit giúp tự động hóa quá trình thống kê cấu kiện, vật liệu và cập nhật dữ liệu theo thay đổi thiết kế. Tìm hiểu cách Revit phục vụ bóc tách khối lượng chính xác, nhanh chóng và hiệu quả trong dự án BIM.
Tại sao nên bóc tách khối lượng bằng Revit?
Thực trạng và hạn chế của phương pháp bóc tách khối lượng thủ công
Phương pháp bóc tách khối lượng truyền thống dựa trên bản vẽ 2D (AutoCAD) kết hợp bảng tính Excel đã và đang bộc lộ nhiều hạn chế lớn trong các dự án quy mô phức tạp
- Dễ bỏ sót và tính trùng: Việc đo đạc thủ công từng chiều dài, diện tích trên bản vẽ 2D rất dễ dẫn đến sai sót do yếu tố chủ quan của con người.
- Tốn nhiều thời gian: Kỹ sư phải mất hàng tuần để đo vẽ, nhập liệu thủ công từng số liệu vào Excel.
- Khó cập nhật khi có thay đổi thiết kế: Mỗi khi bản vẽ 2D điều chỉnh, kỹ sư gần như phải đo đạc và tính toán lại từ đầu, gây lãng phí nhân lực và chậm tiến độ.
- Thiếu tính trực quan: Bản vẽ 2D không thể hiện rõ các vị trí giao cắt phức tạp (như dầm – cột – sàn, ống gió – ống nước), dẫn đến tính toán khối lượng vật liệu thiếu chính xác
Khái niệm bóc tách khối lượng trong mô hình BIM/Revit

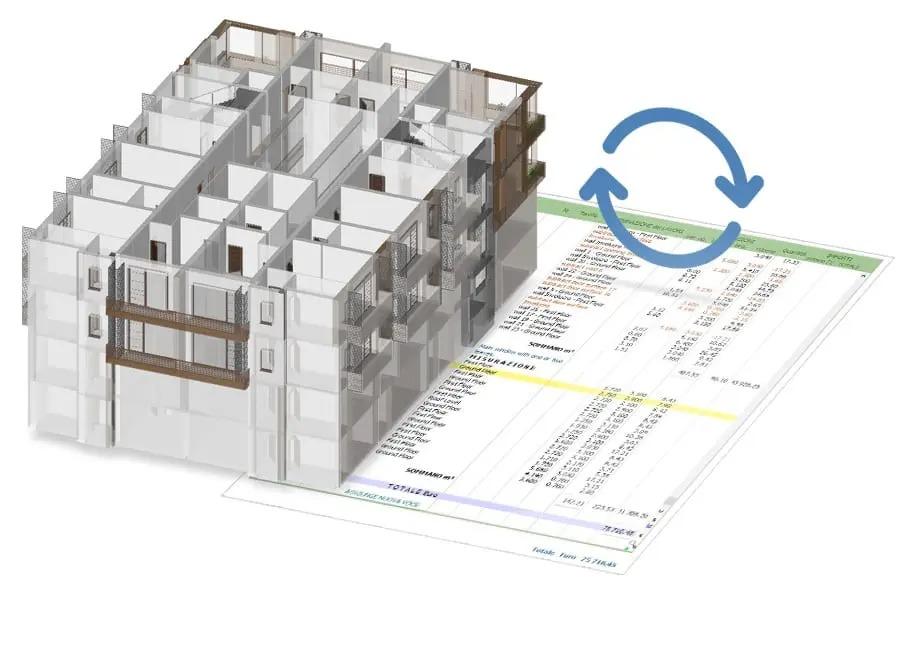

Trong môi trường BIM, khối lượng được khai thác trực tiếp từ các đối tượng đã được mô hình hóa. Mỗi cấu kiện trong Revit không chỉ có hình học 3D mà còn chứa nhiều thông tin như Category, Family, Type, vật liệu, kích thước, diện tích, thể tích và các Parameters liên quan.
Ví dụ, khi một bức tường được mô hình hóa đúng cách, Revit có thể cung cấp các thông tin về chiều dài, diện tích, thể tích và vật liệu. Người dùng có thể tạo Schedule để tổng hợp những dữ liệu này thành bảng khối lượng mà không cần đo lại từng đối tượng trên bản vẽ.
Vì sao Revit phục vụ bóc tách khối lượng là xu hướng bắt buộc hiện nay?
BIM đang chuyển dịch quy trình xây dựng từ quản lý hồ sơ rời rạc sang quản lý dữ liệu tập trung. Trong đó, mô hình Revit có thể trở thành nguồn dữ liệu quan trọng cho nhiều công việc từ thiết kế, phối hợp kỹ thuật đến thống kê khối lượng và kiểm soát chi phí.
Đặc biệt với các dự án có nhiều lần thay đổi thiết kế, việc duy trì một mô hình BIM được cập nhật giúp giảm đáng kể công việc kiểm tra và nhập liệu thủ công. Đây cũng là cơ sở để triển khai BIM 5D, trong đó dữ liệu hình học được liên kết với thông tin khối lượng và chi phí.
Do đó, revit phục vụ bóc tách khối lượng không đơn thuần là thay thế thao tác đo trên bản vẽ 2D mà là thay đổi cách quản lý dữ liệu khối lượng theo hướng có hệ thống và có khả năng cập nhật.
Lợi ích vượt trội khi sử dụng Revit phục vụ bóc tách khối lượng
Chính xác và tự động hơn
Một trong những ưu điểm quan trọng của Revit là dữ liệu khối lượng có thể được lấy trực tiếp từ mô hình. Thay vì phải đo và nhập từng con số vào Excel, người dùng thiết lập Schedule để Revit tự động tổng hợp dữ liệu theo Category, Family, Type hoặc các điều kiện đã xác định.
Đồng bộ khi thiết kế thay đổi
Khi một cấu kiện được thay đổi trong mô hình, các thông tin liên quan trong Schedule có thể được cập nhật theo. Chẳng hạn, khi thay đổi chiều dài hoặc kích thước một nhóm cấu kiện, khối lượng tương ứng cũng được điều chỉnh dựa trên dữ liệu mới.
Đây là lợi thế đáng kể trong quá trình xử lý Change Orders hoặc các phiên bản thiết kế khác nhau. Thay vì phải rà soát toàn bộ bảng Excel, người dùng có thể kiểm tra lại mô hình và Schedule để xác định tác động của thay đổi.
Tiết kiệm thời gian
Với những dự án có hàng trăm hoặc hàng nghìn cấu kiện, việc thống kê bằng phương pháp thủ công có thể tiêu tốn nhiều thời gian. Revit cho phép thiết lập các bảng Schedule theo mẫu, sử dụng lại cấu trúc thống kê và tự động tổng hợp dữ liệu.
Nhờ đó, thời gian dành cho việc lập và kiểm tra khối lượng có thể được giảm đáng kể, đặc biệt khi mô hình đã được tổ chức tốt. Nhân sự cũng có thêm thời gian tập trung vào kiểm tra dữ liệu, thay vì thực hiện các thao tác đo đếm lặp đi lặp lại.
Minh bạch và dễ kiểm tra
Một ưu điểm khác của Revit phục vụ bóc tách khối lượng là khả năng truy xuất dữ liệu. Khối lượng trong Schedule có thể liên kết với các đối tượng cụ thể trong mô hình thông qua các thông tin như Category, Family, Type, Level và Parameters.
Khi phát hiện một con số bất thường, người dùng có thể quay lại mô hình để kiểm tra cấu kiện nguồn. Điều này giúp quá trình kiểm soát khối lượng trở nên minh bạch hơn so với một bảng Excel chỉ chứa các con số tổng hợp.
Các yếu tố ảnh hưởng đến độ chính xác khi bóc tách khối lượng bằng Revit
Việc sử dụng Revit không đồng nghĩa với việc mọi khối lượng được tạo ra đều chính xác tuyệt đối. Chất lượng kết quả phụ thuộc trực tiếp vào chất lượng mô hình, quy ước triển khai và cách thiết lập dữ liệu.
Độ chính xác của mô hình BIM
Mô hình là nguồn dữ liệu trực tiếp cho quá trình thống kê. Vì vậy, nếu mô hình sai hình học, thiếu cấu kiện hoặc mô hình không đúng với thiết kế, bảng khối lượng cũng có thể bị sai.
Ví dụ, một bức tường thực tế có trong hồ sơ nhưng chưa được mô hình hóa thì Revit không thể tự động đưa cấu kiện đó vào Schedule. Ngược lại, một cấu kiện được mô hình hóa hai lần có thể khiến tổng khối lượng bị tăng.
Chuẩn hóa Family và Parameters
Family là thành phần quan trọng trong việc quản lý dữ liệu Revit. Nếu Family được tạo không đúng Category hoặc chứa thông tin không thống nhất, việc lọc và tổng hợp khối lượng sẽ gặp khó khăn.
Một số nguyên tắc cần chú ý gồm:
- Sử dụng Family đúng Category.
- Đặt tên Type thống nhất theo quy ước dự án.
- Thiết lập Parameters phù hợp với mục đích thống kê.
- Sử dụng Shared Parameters khi cần quản lý dữ liệu xuyên suốt nhiều Family hoặc dự án.
- Khai báo đầy đủ thông tin vật liệu đối với các cấu kiện cần Material Takeoff.
Quy ước mô hình và mức độ phát triển LOD
LOD cũng là yếu tố cần xem xét khi sử dụng mô hình để bóc tách khối lượng. Mức độ chi tiết của mô hình cần phù hợp với mục đích sử dụng và giai đoạn dự án.
Ở mỗi giai đoạn, mô hình có thể chưa chứa đầy đủ thông tin để thống kê tất cả các hạng mục. Do đó, không nên mặc định rằng mọi khối lượng có thể lấy từ mô hình ở mọi thời điểm.
Doanh nghiệp cần xác định rõ quy ước mô hình, yêu cầu thông tin và mức độ phát triển trước khi triển khai bóc tách. Điều này giúp đảm bảo dữ liệu được sử dụng đúng mục đích và hạn chế sự khác biệt giữa mô hình với hồ sơ dự toán.
Revit phục vụ bóc tách khối lượng giúp doanh nghiệp giảm thao tác thủ công, cập nhật khối lượng nhanh khi thiết kế thay đổi và nâng cao khả năng kiểm soát dữ liệu BIM. Khi mô hình được chuẩn hóa về Family, Parameters, LOD và quy trình kiểm tra, Revit sẽ trở thành nền tảng hiệu quả cho bóc tách khối lượng và triển khai BIM 5D.
