Revit Family cho Shop Drawing ảnh hưởng trực tiếp đến chất lượng bản vẽ, hiệu suất mô hình và khả năng bóc tách khối lượng trong dự án BIM. Để triển khai Shop Drawing hiệu quả, Family cần được xây dựng đúng tiêu chuẩn về hình học, tham số và khả năng hiển thị. Bài viết dưới đây sẽ chia sẻ những lưu ý quan trọng giúp bạn tối ưu Revit Family cho Shop Drawing và hạn chế các lỗi thường gặp.
Revit Family cho Shop Drawing là gì?
Revit Family cho Shop Drawing là các đối tượng trong Revit được xây dựng để phục vụ triển khai bản vẽ thi công. Family không chỉ thể hiện đúng hình học mà còn chứa các tham số, quy tắc hiển thị và dữ liệu kỹ thuật, giúp tạo bản vẽ chính xác, thống nhất và hỗ trợ bóc tách khối lượng hiệu quả.
Vai trò của Family trong triển khai Shop Drawing
Family quyết định chất lượng mô hình và bản vẽ Shop Drawing. Một Family được xây dựng đúng chuẩn sẽ giúp hiển thị chính xác trên các mặt bằng, mặt cắt, hỗ trợ Schedule, cập nhật tự động khi mô hình thay đổi và giảm thời gian chỉnh sửa.
Khác biệt giữa Family dùng để thiết kế và Family dùng cho Shop Drawing
Family dùng cho thiết kế chủ yếu phục vụ mô hình hóa ý tưởng, trong khi Revit Family cho Shop Drawing yêu cầu độ chính xác cao hơn về kích thước, tham số và khả năng hiển thị theo từng mức độ chi tiết (LOD). Điều này giúp bản vẽ đáp ứng yêu cầu thi công thực tế.
Vì sao cần chuẩn hóa Revit Family ngay từ đầu dự án?
Chuẩn hóa Revit Family cho Shop Drawing giúp đồng bộ dữ liệu, giảm lỗi khi phối hợp giữa các bộ môn, cải thiện hiệu suất mô hình và tiết kiệm thời gian chỉnh sửa. Đồng thời, thư viện Family chuẩn còn có thể tái sử dụng cho nhiều dự án, nâng cao hiệu quả triển khai BIM lâu dài.
Những yêu cầu quan trọng của Revit Family cho Shop Drawing
Để Revit Family cho Shop Drawing phát huy hiệu quả, Family cần được xây dựng theo các tiêu chuẩn kỹ thuật và dữ liệu thống nhất. Điều này không chỉ giúp bản vẽ thi công chính xác mà còn tối ưu hiệu suất mô hình, hỗ trợ bóc tách khối lượng và giảm thời gian chỉnh sửa trong suốt quá trình triển khai dự án.
- Kích thước và hình học phải chính xác: Family phải phản ánh đúng kích thước và hình học của cấu kiện thực tế để đảm bảo bản vẽ Shop Drawing có độ chính xác cao, hạn chế sai sót trong quá trình thi công.

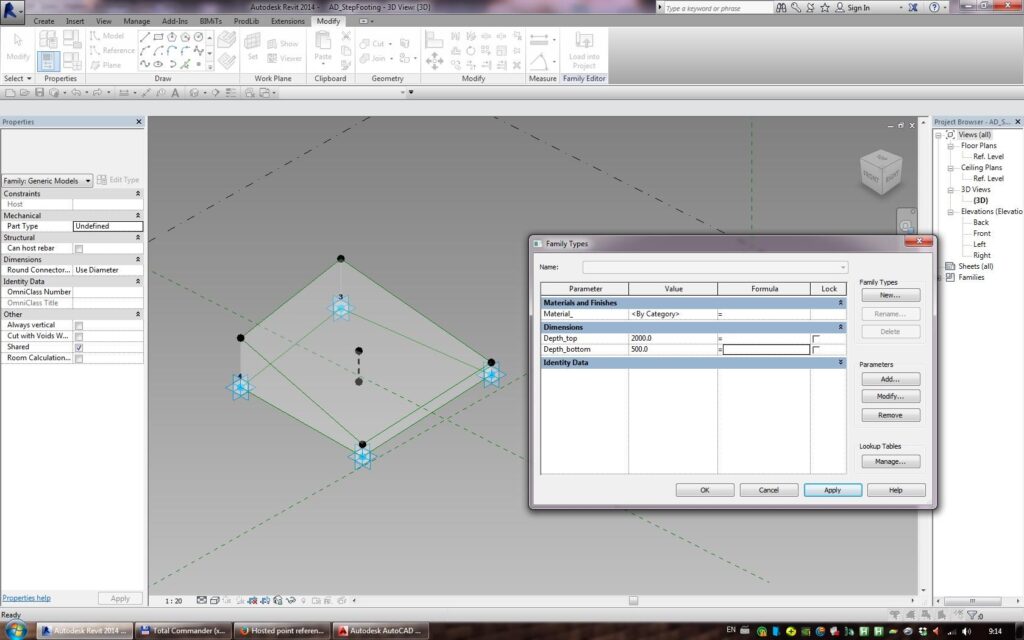

- Parametric hợp lý để dễ chỉnh sửa: Các tham số (Parameters) nên được thiết lập linh hoạt, chỉ sử dụng những ràng buộc cần thiết, giúp kỹ sư dễ dàng thay đổi kích thước hoặc cấu hình Family mà không làm phát sinh lỗi.
- Hiển thị đúng ở các Level of Detail (LOD): Family cần được cấu hình hiển thị theo từng mức LOD để mô hình luôn rõ ràng, nhẹ và phù hợp với từng giai đoạn thiết kế, triển khai hay thi công.
- Thông tin (Parameters) đầy đủ phục vụ Schedule: Family nên chứa đầy đủ các thông tin như mã cấu kiện, vật liệu, kích thước và chủng loại để tạo Schedule chính xác, hỗ trợ thống kê và quản lý dữ liệu BIM.
- Ký hiệu và Annotation đồng bộ với tiêu chuẩn bản vẽ: Ký hiệu, nhãn (Tag) và Annotation cần được chuẩn hóa theo quy định của dự án hoặc doanh nghiệp. Điều này giúp bản vẽ thống nhất, dễ đọc và thuận tiện cho việc phối hợp giữa các bộ môn.
Những lỗi thường gặp khi xây dựng Revit Family cho Shop Drawing
Khi xây dựng Revit Family cho Shop Drawing, nhiều lỗi tưởng chừng nhỏ có thể làm giảm hiệu suất mô hình, gây khó khăn trong quá trình chỉnh sửa và ảnh hưởng đến chất lượng bản vẽ. Việc nhận biết và khắc phục sớm các lỗi này sẽ giúp thư viện Family hoạt động ổn định, dễ quản lý và đáp ứng tốt yêu cầu triển khai BIM.
Family quá nặng làm giảm hiệu năng mô hình
Family chứa quá nhiều chi tiết hoặc hình học phức tạp sẽ khiến mô hình Revit tải chậm, thao tác kém mượt và tăng thời gian xử lý bản vẽ.
Lạm dụng Nested Family
Sử dụng quá nhiều Nested Family làm cấu trúc Family trở nên phức tạp, khó chỉnh sửa, dễ phát sinh lỗi và ảnh hưởng đến hiệu suất của toàn bộ mô hình.
Đặt Reference Plane không hợp lý
Reference Plane được thiết lập thiếu khoa học khiến Family khó căn chỉnh, thay đổi kích thước hoặc đặt vào mô hình, làm giảm tính linh hoạt khi sử dụng.
Thiếu Shared Parameters
Không sử dụng Shared Parameters sẽ hạn chế khả năng tạo Schedule, gắn Tag và trao đổi dữ liệu giữa các dự án hoặc phần mềm BIM khác.
Sử dụng quá nhiều công thức không cần thiết
Việc thêm nhiều công thức phức tạp không thực sự cần thiết sẽ làm Family xử lý chậm, khó bảo trì và tăng nguy cơ phát sinh lỗi khi cập nhật hoặc chỉnh sửa.
Câu hỏi thường gặp về Revit Family cho Shop Drawing
Revit Family cho Shop Drawing có cần chi tiết 100% không?
Không. Family chỉ nên thể hiện mức độ chi tiết phù hợp với yêu cầu của dự án và Level of Detail (LOD). Việc thêm quá nhiều chi tiết không cần thiết sẽ làm mô hình nặng và giảm hiệu suất làm việc.
Có nên sử dụng Family tải miễn phí trên Internet?
Có thể sử dụng nếu Family đáp ứng tiêu chuẩn của dự án. Tuy nhiên, bạn nên kiểm tra và chuẩn hóa lại hình học, Parameters, Shared Parameters và cách hiển thị trước khi đưa vào thư viện dùng chung.
Bao lâu nên cập nhật thư viện Family?
Doanh nghiệp nên rà soát và cập nhật thư viện Family theo từng dự án hoặc định kỳ 6–12 tháng để bổ sung tiêu chuẩn mới, tối ưu hiệu suất và loại bỏ các Family không còn phù hợp.
Family càng chi tiết thì Shop Drawing càng tốt đúng không?
Không. Family quá chi tiết có thể làm tăng dung lượng mô hình và giảm tốc độ xử lý. Một Revit Family cho Shop Drawing tốt là Family cân bằng giữa độ chính xác, hiệu suất và khả năng quản lý dữ liệu.
Xây dựng Revit Family cho Shop Drawing đúng tiêu chuẩn giúp nâng cao chất lượng bản vẽ, tối ưu hiệu suất mô hình và giảm sai sót trong quá trình triển khai BIM. Việc chuẩn hóa Family ngay từ đầu cũng giúp tiết kiệm thời gian, tăng khả năng phối hợp và tái sử dụng hiệu quả cho các dự án sau.
