Bạn mất quá nhiều thời gian để sửa lỗi mô hình sau khi chuyển Revit sang Etabs? Việc chuyển đổi mô hình kết cấu từ Autodesk Revit sang Etabs hoàn toàn có thể diễn ra trơn tru nếu bạn nắm rõ quy tắc đồng bộ hệ lưới, tầng và vật liệu. Hãy cùng áp dụng cách xử lý lỗi và quy trình export chuẩn 2026 trong bài viết này để làm chủ hoàn toàn dữ liệu BIM của mình ngay hôm nay!

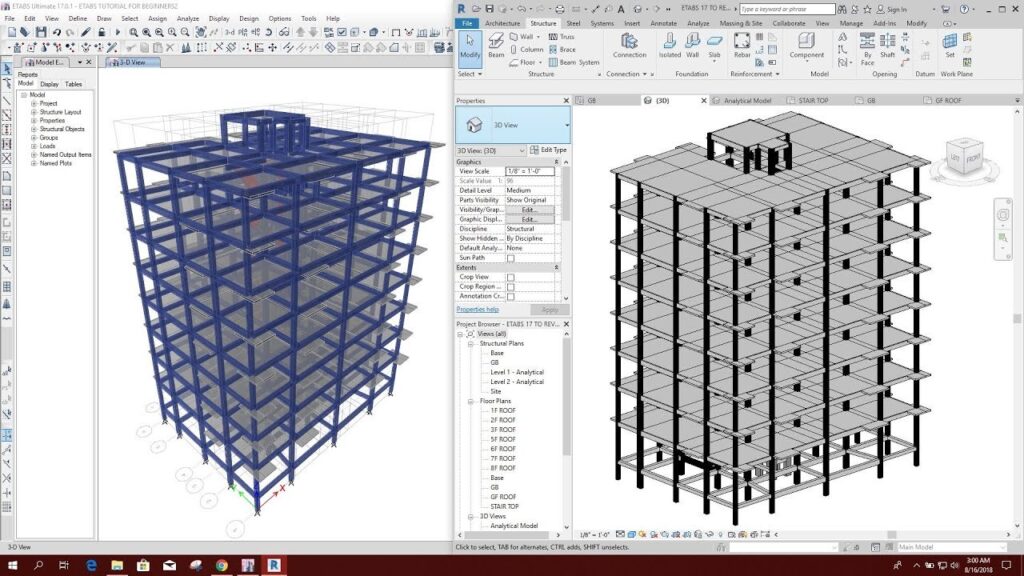

Tại sao cần chuyển mô hình từ Revit sang ETABS?

Trong lĩnh vực thiết kế kết cấu hiện đại, việc chuyển Revit sang Etabs đang trở thành quy trình quan trọng giúp kỹ sư tối ưu hóa khả năng phối hợp giữa mô hình BIM và phân tích kết cấu.

Autodesk Revit đóng vai trò là nền tảng xây dựng mô hình BIM kết cấu với đầy đủ thông tin về dầm, cột, sàn, vật liệu và cao độ công trình. Phần mềm này giúp các bộ môn kiến trúc, kết cấu và MEP phối hợp hiệu quả ngay trên cùng một mô hình dữ liệu thống nhất, từ đó giảm xung đột và nâng cao độ chính xác trong thiết kế.

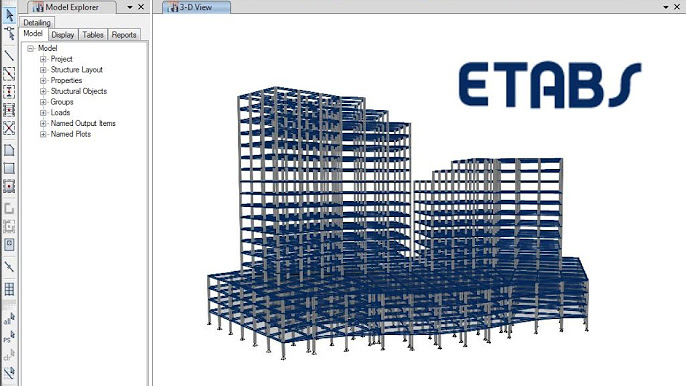

Trong khi đó, ETABS là công cụ chuyên sâu hỗ trợ phân tích nội lực, tải trọng và tính toán kết cấu cho các công trình dân dụng và nhà cao tầng. ETABS cho phép kỹ sư kiểm tra khả năng chịu lực của công trình, tối ưu tiết diện cấu kiện và đánh giá độ ổn định kết cấu theo nhiều tiêu chuẩn thiết kế khác nhau.

Khi liên kết Revit và ETABS, dữ liệu mô hình sẽ được đồng bộ nhanh chóng mà không cần dựng lại từ đầu, giúp tiết kiệm thời gian triển khai, hạn chế sai sót nhập liệu và nâng cao hiệu quả làm việc trong toàn bộ quy trình thiết kế BIM kết cấu.

Các phương pháp chuyển Revit sang Etabs phổ biến hiện nay

Để tối ưu hóa quy trình phối hợp dữ liệu, kỹ sư kết cấu hiện có nhiều giải pháp công nghệ khác nhau để chuyển Revit sang Etabs. Tùy thuộc vào mức độ phức tạp của dự án, phiên bản phần mềm và thói quen làm việc, bạn có thể lựa chọn một trong ba phương pháp phổ biến dưới đây nhằm đảm bảo tính toàn vẹn của dữ liệu và hạn chế tối đa lỗi hình học.

Chuyển bằng file .EXR

Một trong những cách phổ biến nhất là sử dụng file .EXR để trao đổi dữ liệu giữa Autodesk Revit và ETABS. Phương pháp này cho phép xuất trực tiếp mô hình kết cấu từ Revit sang ETABS thông qua định dạng dữ liệu chuyên dụng của CSI.

Khi import file .EXR vào ETABS, các thông tin như dầm, cột, sàn, lưới trục và cao độ sẽ được tự động nhận diện. Ưu điểm của phương pháp này là thao tác nhanh, dễ triển khai và phù hợp với đa số dự án kết cấu BIM hiện nay.

Đồng bộ trực tiếp bằng plugin CSI Link

CSI Link là plugin hỗ trợ liên kết trực tiếp giữa Revit và ETABS, giúp đồng bộ dữ liệu hai chiều nhanh chóng hơn so với phương pháp export truyền thống. Thông qua plugin này, kỹ sư có thể cập nhật thay đổi mô hình giữa hai phần mềm mà không cần dựng lại dữ liệu từ đầu.

Điều này giúp tiết kiệm thời gian chỉnh sửa, giảm lỗi nhập liệu thủ công và nâng cao hiệu quả phối hợp trong quy trình thiết kế kết cấu. CSI Link đặc biệt phù hợp với các dự án BIM quy mô lớn cần cập nhật mô hình thường xuyên.

Export qua định dạng IFC

Ngoài file .EXR, nhiều doanh nghiệp còn lựa chọn export mô hình qua định dạng IFC để tăng khả năng tương thích dữ liệu giữa các nền tảng BIM khác nhau. IFC là chuẩn dữ liệu mở giúp chia sẻ mô hình giữa nhiều phần mềm thiết kế và phân tích kết cấu. Tuy nhiên, khi chuyển Revit sang Etabs bằng IFC, kỹ sư cần kiểm tra kỹ mapping vật liệu, tiết diện và cấu kiện để tránh phát sinh lỗi mất dữ liệu hoặc sai lệch mô hình sau khi import.

Hướng dẫn chuyển mô hình từ Revit sang Etabs đơn giản

Dọn dẹp mô hình

  • Hãy đảm bảo mô hình Revit sạch sẽ và chỉ chứa các yếu tố cần thiết cho việc phân tích kết cấu.
  • Cài đặt CSiXRevit: Đây là một plugin được phát triển bởi Computers and Structures, Inc. (CSI) giúp truyền dữ liệu trực tiếp giữa Revit và ETABS. Bạn có thể cài đặt trên trang web CSI hoặc thêm vào CSI  Link thông qua CSI Link.

Xuất mô hình Revit

  1. Khởi chạy dự án Revit cần xuất.
  2. Sau khi cài đặt plugin CSiXRevit, hãy vào tab Add-Ins trong Revit.
  3. Nhấp vào Xuất để Tạo Mô hình ETABS Mới hoặc Xuất để Cập nhật Mô hình ETABS tùy theo nhu cầu của bạn.
  4. Hãy làm theo hướng dẫn để chọn các thành phần cần xuất.
  5. Kiểm tra lại cài đặt xuất để đảm bảo tất cả các yếu tố cần thiết đều được bao gồm.
  6. Hoàn tất quá trình xuất dữ liệu, thao tác này sẽ tạo ra tệp .EXR.

Nhập dữ liệu vào ETABS

  • Mở ETABS: Khởi chạy phần mềm ETABS.
  • Nhập tệp .EXR:
  • Vào File > Import > Revit Structure .EXR File.
  • Điều hướng đến vị trí của tệp .EXR đã xuất và chọn tệp đó.
  • Hãy làm theo các bước hướng dẫn nhập dữ liệu để đưa dữ liệu vào ETABS.

Kinh nghiệm giúp chuyển Revit sang Etabs nhanh và ổn định

Để quá trình chuyển Revit sang Etabs diễn ra mượt mà và không gặp các lỗi nghiêm trọng về hình học hay mất dữ liệu, kỹ sư cần trang bị những thủ thuật xử lý mô hình ngay từ giai đoạn bắt đầu.

Sử dụng template chuẩn cho dự án kết cấu

Hãy đồng bộ sẵn hệ thống đặt tên vật liệu (bê tông, cốt thép) và tiết diện dầm, cột giữa template Revit và thư viện ETABS. Việc này giúp quá trình ánh xạ (mapping) cấu kiện khi chuyển đổi diễn ra tự động và chính xác 100%.

Quản lý mô hình BIM theo đúng tiêu chuẩn

Dựng mô hình phân tích (Analytical Model) chuẩn xác theo tiêu chuẩn BIM. Đảm bảo các nút liên kết giữa dầm, cột, vách phải hoàn toàn ăn khớp, đồng phẳng và liên tục tại các cao độ tầng để tránh lỗi hở nút khi tính toán.

Hạn chế sử dụng Family không chuẩn

Nói không với Family tự chế (In-place) hoặc Family rác thiếu tham số kết cấu. Khi chuyển Revit sang Etabs, các cấu kiện không chuẩn này sẽ bị lỗi hoặc biến mất. Hãy luôn ưu tiên sử dụng bộ Structural Family tiêu chuẩn.

Việc chuyển Revit sang Etabs đúng cách sẽ giúp kỹ sư tối ưu thời gian xử lý mô hình, giảm lỗi dữ liệu và nâng cao độ chính xác trong phân tích kết cấu. Khi áp dụng đúng quy trình export, kiểm tra analytical model và đồng bộ vật liệu, tiết diện, doanh nghiệp có thể hạn chế tối đa các lỗi thường gặp trong workflow BIM.
