Kỹ năng sử dụng Revit triển khai hồ sơ thi công đang là một trong những điểm cộng lớn nhất giúp các kỹ sư và kiến trúc sư nâng cao thu nhập và vị thế trong ngành BIM. Tuy nhiên không phải ai cũng biết cách lập kế hoạch dự án khoa học và xuất hồ sơ không bị lỗi. Để giúp bạn tối ưu hiệu suất làm việc, hãy cùng tìm hiểu quy trình triển khai hồ sơ thi công bằng Revit trong bài viết dưới đây.
Revit triển khai hồ sơ thi công là gì?
Khái niệm triển khai hồ sơ thi công bằng Revit
Revit triển khai hồ sơ thi công là quá trình sử dụng phần mềm Revit để xây dựng mô hình BIM và tạo lập bộ hồ sơ bản vẽ phục vụ thi công công trình. Thay vì vẽ từng mặt bằng, mặt cắt hay chi tiết riêng lẻ như phương pháp truyền thống, Revit cho phép các bản vẽ được liên kết trực tiếp với mô hình 3D. Khi mô hình được cập nhật, toàn bộ bản vẽ, thống kê và dữ liệu liên quan cũng được đồng bộ tự động, giúp giảm đáng kể sai sót và thời gian chỉnh sửa.
Vai trò của Revit trong quy trình BIM
Trong quy trình BIM, Revit đóng vai trò là nền tảng tạo lập và quản lý mô hình thông tin công trình. Phần mềm hỗ trợ phối hợp giữa các bộ môn kiến trúc, kết cấu và MEP, đồng thời cung cấp dữ liệu phục vụ kiểm tra xung đột, bóc tách khối lượng và quản lý dự án. Nhờ đó, Revit giúp tối ưu quá trình triển khai hồ sơ thi công, nâng cao chất lượng thiết kế và hiệu quả thực hiện dự án xây dựng.
Các giai đoạn chuẩn bị trước triển khai hồ sơ thi công bằng Revit
Trước khi Revit triển khai hồ sơ thi công, việc chuẩn bị mô hình và thiết lập môi trường làm việc là bước quan trọng quyết định chất lượng của toàn bộ hồ sơ dự án.
Thống nhất File Template và tiêu chuẩn BIM
Để quá trình revit triển khai hồ sơ thi công đạt hiệu quả cao nhất, việc đồng bộ hóa dữ liệu là bắt buộc. Đội ngũ dự án cần thiết lập hệ thống ký hiệu và đường nét nhất quán theo tiêu chuẩn TCVN hoặc yêu cầu riêng của chủ đầu tư.
Đồng thời, việc cài đặt hệ thống quản lý thông tin cấu kiện sẽ giúp đồng bộ hóa toàn bộ thuộc tính hình học lẫn phi hình học, phục vụ chính xác cho công tác xuất khối lượng sau này.
Thiết lập View Template cho từng loại bản vẽ
View Template là công cụ quản lý hiển thị tối quan trọng khi revit triển khai hồ sơ thi công. Việc thiết lập sẵn các bộ lọc hiển thị riêng biệt cho từng loại bản vẽ – từ mặt bằng định vị, mặt bằng xây dựng, mặt bằng trần sàn cho đến các mặt đứng và mặt cắt kỹ thuật – giúp các kỹ sư chuẩn hóa độ đậm nhạt, màu sắc của cấu kiện chỉ bằng một cú click chuột, đảm bảo tính thẩm mỹ và tính kỹ thuật đồng nhất cho hàng trăm trang bản vẽ.
Kiểm tra và làm sạch mô hình 3D
Trước khi chính thức trích xuất hồ sơ, mô hình 3D cần phải trải qua bước kiểm tra nghiêm ngặt . Kỹ sư cần tiến hành chạy Clash Detection sơ bộ nhằm đảm bảo các cấu kiện không bị trùng lặp hay giao cắt sai thực tế.
Đặc biệt, phải kiểm soát mức độ chi tiết của mô hình đạt từ LOD 300 đến LOD 350, đảm bảo đầy đủ cấu tạo hình học để file revit triển khai hồ sơ thi công phản ánh chính xác nhất biện pháp thi công tại công trường.
Quy trình triển khai hồ sơ thi công bằng Revit chi tiết
Quản lý và phân loại View
Bước đầu tiên là tổ chức hệ thống View khoa học trong Project Browser. Thông thường, các View được phân loại theo trạng thái để dễ dàng kiểm soát tiến độ triển khai. Ngoài ra, người dùng có thể sử dụng Browser Organization và Filter để phân loại dữ liệu theo từng bộ môn như Kiến trúc, Kết cấu hoặc MEP, giúp việc quản lý hồ sơ trở nên trực quan và hiệu quả hơn.
Triển khai các bản vẽ tổng thể
Từ mô hình BIM, kỹ sư tiến hành tạo các bản vẽ mặt bằng, mặt đứng và mặt cắt phục vụ thi công. Trong giai đoạn này cần chú ý ghi kích thước đúng tham chiếu để tránh hiện tượng thay đổi hoặc mất kích thước khi cập nhật mô hình.
Đồng thời, Revit cho phép gắn Tag tự động cho cửa, tường, dầm, cột và các thiết bị dựa trên dữ liệu có sẵn. Các thông tin cao độ (Spot Elevation) và độ dốc (Spot Slope) cũng cần được thể hiện đầy đủ để đảm bảo tính chính xác của hồ sơ.

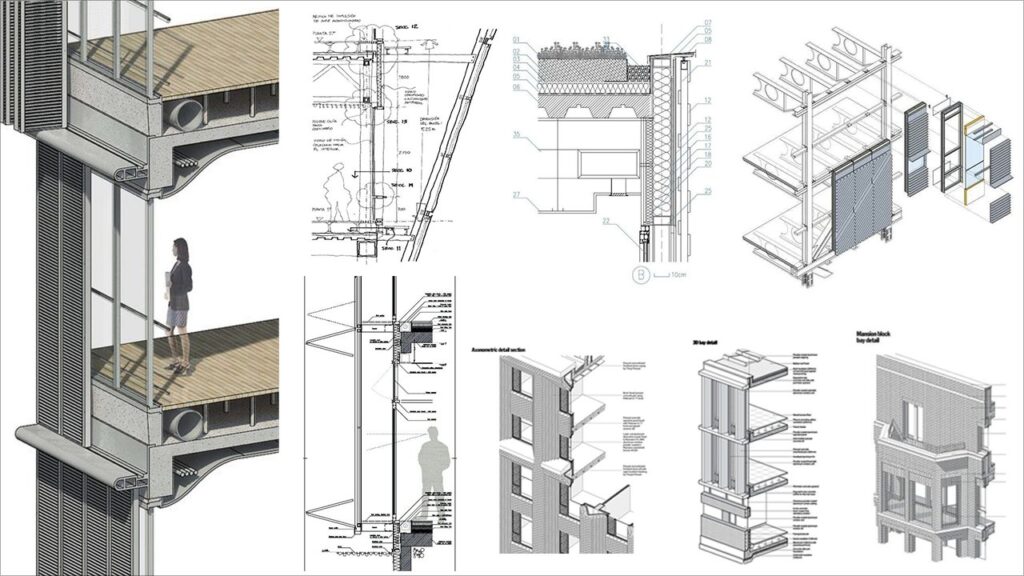

Trích xuất các bản vẽ chi tiết (Detail & Callout)
Đối với những khu vực có cấu tạo phức tạp như khu vệ sinh, thang máy hoặc các nút giao kết cấu, công cụ Callout được sử dụng để tạo các bản vẽ chi tiết với tỷ lệ lớn hơn. Bên cạnh đó, Drafting View và Detail Component giúp bổ sung các chi tiết 2D đặc thù mà mô hình 3D chưa thể hiện đầy đủ. Đây là bước quan trọng giúp hồ sơ thi công đáp ứng yêu cầu kỹ thuật và dễ dàng triển khai ngoài công trường.
Tạo lập và quản lý Bảng thống kê khối lượng (Schedules/Quantities)
Một trong những lợi thế lớn của Revit triển khai hồ sơ thi công là khả năng tự động tạo bảng thống kê từ mô hình. Người dùng có thể xây dựng các bảng thống kê cửa, vật liệu hoàn thiện, bê tông, cốt thép hoặc thiết bị MEP. Các bảng Schedule được liên kết trực tiếp với mô hình nên luôn được cập nhật khi dữ liệu thay đổi, giúp giảm sai sót trong quá trình bóc tách khối lượng và quản lý chi phí.
Dàn trang (Sheet Layout) và Xuất hồ sơ bản vẽ
Sau khi hoàn thiện bản vẽ và bảng thống kê, bước cuối cùng là dàn trang hồ sơ trên các Sheet. Khung tên (Title Block) nên được thiết lập thông minh để tự động cập nhật số bản vẽ, tên dự án và ngày phát hành.
Các View được đưa vào Sheet và căn chỉnh tỷ lệ phù hợp trước khi kiểm tra lần cuối. Hồ sơ sau đó có thể được xuất sang định dạng PDF, DWG hoặc IFC để phục vụ thi công, phối hợp và bàn giao theo yêu cầu của dự án.
Làm chủ quy trình triển khai hồ sơ thi công bằng Revit không chỉ giúp bạn tối ưu hóa 50% thời gian làm việc, giảm thiểu sai sót trên công trường mà còn là bệ phóng vững chắc để khẳng định vị thế của một kỹ sư, kiến trúc sư chuẩn thời đại công nghệ BIM. Việc chuyển dịch từ tư duy vẽ 2D sang quản lý dữ liệu 3D đồng bộ là bước đi sống còn của mọi nhân sự ngành xây dựng hiện nay.
