Nested Family trong Revit giúp tạo các đối tượng có cấu trúc phức tạp, dễ tái sử dụng và quản lý đồng bộ trong mô hình BIM. Tuy nhiên, không phải trường hợp nào cũng cần sử dụng Family lồng nhau. Vậy Revit Nested Family khi nào dùng và khi nào nên tránh? Bài viết này Revit Việt Nam sẽ giúp bạn hiểu rõ cách lựa chọn, ứng dụng Nested Family hiệu quả và những lưu ý quan trọng khi xây dựng Revit Family.
Nested Family trong Revit là gì?

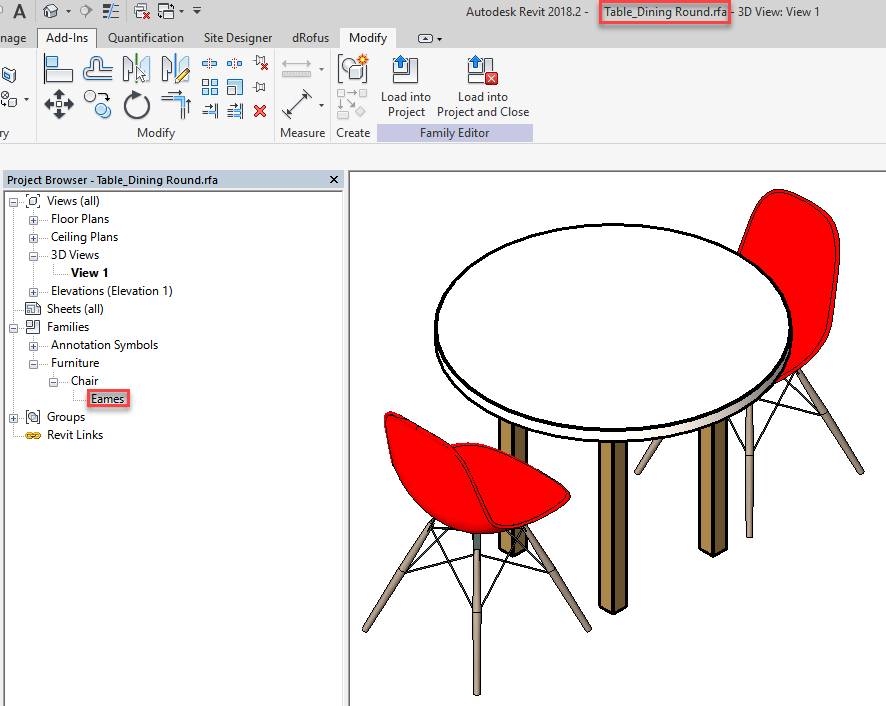

Nested Family là kỹ thuật cho phép người dùng tạo các mô hình phức tạp bằng cách thực hiện ghép các family con vào trong một family chủ. Kỹ thuật này giúp tối ưu quá trình thiết kế và tăng khả năng tương tác và thay đổi thành phần linh hoạt trong mô hình.
Quy trình tạo Nested Family trong Revit
Trước tiên, hãy mở một Family hiện có hoặc tạo Family chủ mới, nơi bạn muốn tích hợp các Family khác.
- Tại Family Editor, chọn Insert để tải những Family cần lồng từ thư viện vào.
- Chọn Family muốn sử dụng và nhấn Open để đưa Family đó vào môi trường làm việc.
- Sử dụng công cụ Component để chèn và đặt các Family con vào đúng vị trí bên trong Family chủ.
- Tiếp tục thực hiện tương tự với các Family cần thiết cho đến khi hoàn thiện cấu trúc mong muốn, sau đó lưu Family.
Nested Family cũng có thể chứa các thành phần có khả năng thay thế. Để thực hiện, người dùng tạo và liên kết một tham số kiểu Family với thành phần tương ứng. Nhờ đó, có thể thay đổi thành phần lồng mà không cần trực tiếp chỉnh sửa Family chính.
Phân biệt nhanh giữa Standard Nested Family và Shared Nested Family
- Family lồng không được chia sẻ (Unshared Nested Family) không cho phép chỉnh sửa, lập kế hoạch hoặc quản lý riêng từng thành phần trong dự án.
- Family lồng được chia sẻ (Shared Nested Family) cho phép từng thành phần được gán Tag và đưa vào Schedule một cách độc lập.
Việc quyết định có chia sẻ Family con trước khi lồng vào Family chủ sẽ ảnh hưởng trực tiếp đến cách các thành phần đó được nhận diện và quản lý trong Project. Bên cạnh đó, Revit cũng áp dụng một số giới hạn đối với việc lồng Family, tùy thuộc vào loại Family và mục đích sử dụng.
Khi nào nên dùng Nested Family trong Revit?

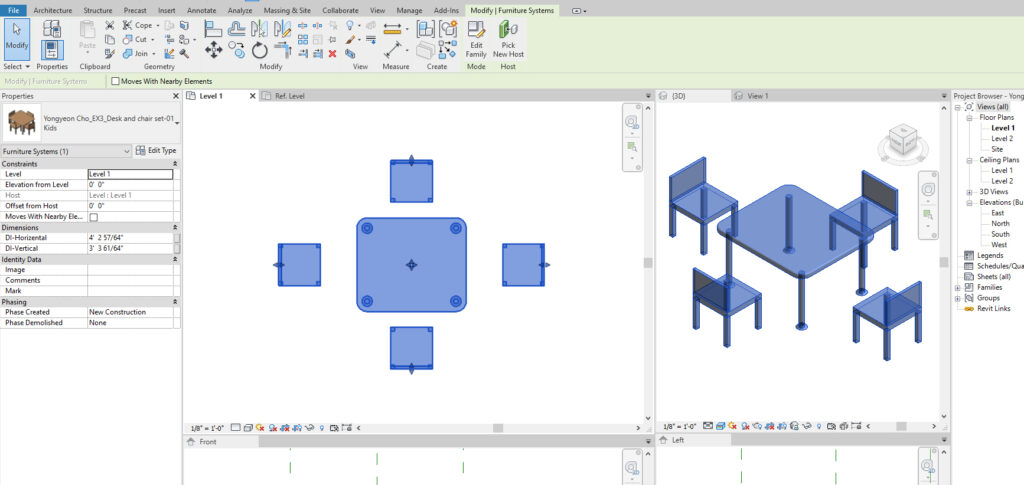

Revit Nested Family khi nào dùng
Việc hiểu rõ revit nested family khi nào dùng là bí quyết giúp các BIM Modeler tối ưu hóa thời gian và nâng cao chất lượng mô hình. Dưới đây là các trường hợp thực tế bạn nhất định nên áp dụng kỹ thuật này:
Khi đối tượng gồm nhiều cấu phần lặp đi lặp lại
Nếu mô hình chứa các chi tiết lặp lại nhiều lần – như bộ bàn ghế văn phòng, cánh cửa có tay nắm, hay phụ kiện giá đỡ ống pipe/duct – việc lồng linh kiện con vào family cha là lựa chọn tối ưu. Lợi ích lớn nhất là tính đồng bộ: chỉ cần chỉnh sửa 1 linh kiện con, toàn bộ các vị trí lồng trong dự án sẽ tự động cập nhật.
Khi cần tạo Family tùy biến linh hoạt (Parametric & Array)
Đối với các đối tượng dạng mô-đun như hệ thống tủ bếp, hàng rào, hay lam chắn nắng có số lượng thanh co giãn theo chiều dài (dùng hàm Array), Nested Family giúp biến thiên tham số chuẩn xác mà không làm lỗi hình học.
Khi cần thống kê (Schedule) chi tiết từng linh kiện
Nếu dự án yêu cầu bóc tách khối lượng chuyên sâu – như đếm riêng số lượng đầu báo cháy trong hộp thiết bị MEP hay bản lề/khóa trên cửa – bạn chỉ cần bật thuộc tính Shared cho Family con. Lúc này, Revit sẽ tự động xuất bảng thống kê chi tiết từng cấu phần độc lập.
Khi muốn phân chia công việc hiệu quả cho Team
Trong các dự án lớn, Nested Family giúp chuẩn hóa quy trình làm việc nhóm. Một Modeler có thể tập trung dựng các thư viện chi tiết nhỏ (khóa, chân bàn), trong khi Modeler khác ghép chúng vào khung tổng thể, giúp tăng tốc độ hoàn thiện mô hình.
Những trường hợp không nên dùng Nested Family trong Revit
Đối tượng có hình học quá đơn giản
Các vật thể khối đơn giản (như bàn vuông cơ bản, tấm đan, móng đơn) không nhất thiết phải dùng Family lồng. Việc cố tình phân tách các khối đơn giản thành Family con chỉ làm cấu trúc đối tượng trở nên phức tạp một cách vô lý.
Family con không có tính tái sử dụng
Nếu một thành phần chỉ xuất hiện duy nhất một lần và không có khả năng dùng lại cho các dự án khác, hãy dựng trực tiếp trong Family chính. Áp dụng Nested Family trong trường hợp này chỉ làm tốn thêm thời gian khởi tạo và tăng khối lượng công việc quản lý.
Khi Nested Family làm mô hình nặng và giật lag
Việc lồng Family quá nhiều cấp (Deep Nesting > 3 cấp), sử dụng các Family con chứa lưới 3D quá chi tiết (LOD quá cao), hoặc chèn vô số tham số không cần thiết sẽ khiến dung lượng file Revit tăng vọt, gây giật lag nghiêm trọng khi vận hành dự án.
Khi việc quản lý tham số trở nên quá phức tạp
Khi mối liên kết giữa các tham số (Parameter Mapping) của Family cha và Family con không được quy hoạch rõ ràng, việc kiểm soát thuộc tính Type, Instance hay Shared Parameter sẽ biến thành “cơn ác mộng”, dễ gây lỗi hệ thống dữ liệu trong mô hình BIM.
Quản lý và tối ưu Nested Family trong Revit
Để quản lý và tối ưu được các Family Revit lồng nhau thì người dùng cần hiểu rõ về cách tạo và sử dụng các family này để đạt hiệu quả tối đa trong dự án. Một số bước cơ bản dưới đây sẽ giúp bạn quản lý và tối ưu các nested family.
- Chia sẻ Family trước khi lồng: Trước khi thực hiện lồng các family hãy đảm bảo các family đã được shared, như vậy sẽ giúp các thành phần được lập lịch và gắn thẻ độc lập khi sử dụng trong dự án.
- Chọn Category cho Family chủ: Xác định category cho family chủ là điều quan trọng, nó ảnh hưởng đến cách gắn thẻ, lập lịch và quản lý những dữ liệu liên quan.
- Quản lý kích thước và hiệu suất: Hạn chế sử dụng các Family lồng nhau có cấu trúc quá chi tiết hoặc phức tạp, chỉ áp dụng khi thực sự cần thiết nhằm duy trì hiệu suất tốt cho mô hình.
- Tái sử dụng và thay đổi Family dễ dàng: Sử dụng Family Type Parameter để thuận tiện thay thế hoặc cập nhật các thành phần bên trong Family mà không phải xây dựng lại từ đầu.
- Đánh giá và cập nhật định kỳ: Thường xuyên kiểm tra, rà soát và cập nhật các Family để đảm bảo đáp ứng yêu cầu thiết kế, đồng thời phù hợp với tiêu chuẩn và quy định của dự án.
Hiểu rõ Revit Nested Family khi nào dùng giúp tối ưu cấu trúc Family, tăng khả năng tái sử dụng và quản lý dữ liệu BIM hiệu quả. Hãy sử dụng Nested Family khi thực sự cần thiết và tránh lạm dụng để duy trì hiệu suất mô hình.
