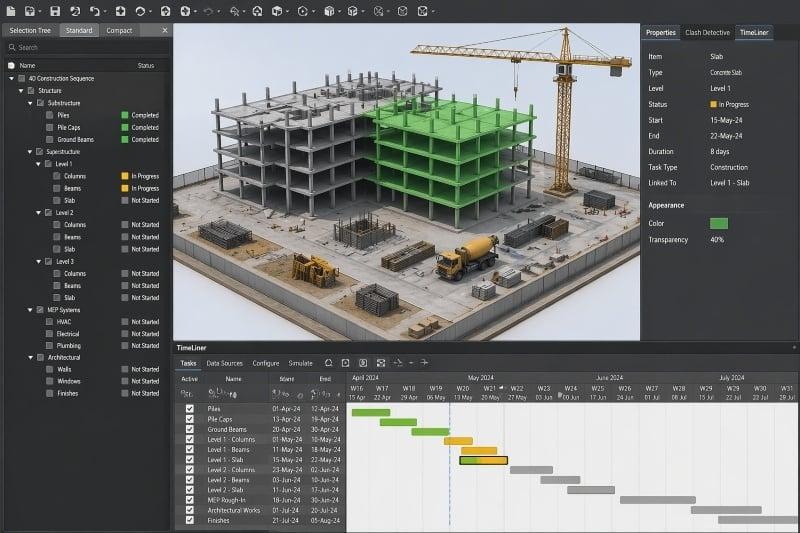

Trong triển khai BIM, mô hình Revit không chỉ được sử dụng để thể hiện hình học và thông tin công trình mà còn có thể kết hợp với dữ liệu thời gian để mô phỏng quá trình xây dựng. Revit liên kết tiến độ thi công là một trong những cách tiếp cận quan trọng để triển khai BIM 4D, giúp các bên dự án trực quan hóa trình tự thi công, kiểm soát kế hoạch và nhận diện sớm các vấn đề có thể phát sinh tại công trường.
Liên kết mô hình Revit với tiến độ thi công là gì?
Khái niệm BIM 4D trong quản lý dự án xây dựng
BIM 4D là sự kết hợp giữa mô hình thông tin công trình 3D (được thiết kế trên phần mềm Autodesk Revit) với chiều dữ liệu thứ tư: yếu tố thời gian (tiến độ thi công từ MS Project, Primavera P6 hoặc Excel).
Nói một cách đơn giản, revit liên kết tiến độ thi công là quá trình ghép nối từng phần tử hình học trong Revit (cột, dầm, sàn, tường, hệ thống M&E…) với từng đầu mục công việc cụ thể trong bảng tiến độ.
Tại sao cần thực hiện revit liên kết tiến độ thi công?
Tiến độ dạng bảng hoặc Gantt Chart cung cấp thông tin về thời gian nhưng không trực quan về không gian. Ngược lại, mô hình 3D cho thấy vị trí và hình dạng các cấu kiện nhưng không thể hiện đầy đủ trình tự thi công.
Revit liên kết tiến độ thi công giúp kết hợp hai loại thông tin này thành một hệ thống trực quan hơn. Người quản lý có thể quan sát công trình được xây dựng theo từng ngày, tuần hoặc giai đoạn.
Đặc biệt, việc mô phỏng 4D có thể hỗ trợ nhận diện các vấn đề liên quan đến không gian – thời gian, chẳng hạn nhiều đội thi công cùng hoạt động trong một khu vực, vật tư được tập kết tại vị trí cần sử dụng cho công việc khác hoặc trình tự thi công chưa hợp lý.
Lợi ích khi ứng dụng revit liên kết tiến độ thi công
Tối ưu hóa lập kế hoạch và tiến độ lập chi tiết
Việc kết nối mô hình Revit với kế hoạch giúp kỹ sư dễ dàng kiểm soát khối lượng công việc thực tế theo từng giai đoạn. Bạn có thể bóc tách chính xác lượng vật tư, nhân công cần thiết cho từng tuần, từng tháng dựa trên các cấu kiện sẽ xuất hiện trong mô phỏng.
Tăng cường tương tác và làm việc nhóm (Collaboration)
Mô hình 4D đóng vai trò như một ngôn ngữ chung. Chủ đầu tư, Tư vấn giám sát, Ban chỉ huy công trường và các Nhà thầu phụ đều có cùng một cái nhìn trực quan. Điều này giúp các cuộc họp giao ban tiến độ diễn ra nhanh chóng, loại bỏ rào cản bất đồng quan điểm do hiểu sai bản vẽ.
Giảm thiểu rủi ro và phát sinh chi phí tại công trường
Hạn chế tối đa tình trạng chồng chéo vật tư, thiết bị thi công (cần trục, giáo) và lực lượng công nhân.
Chủ động bố trí kho bãi, đường giao thông nội bộ công trường theo từng giai đoạn xây dựng.
- Giảm thiểu chi phí làm lại (rework) do sai lệch trình tự thi công.
- Kiểm soát khối lượng công việc thực tế theo từng giai đoạn.
Chuẩn bị mô hình Revit trước khi liên kết tiến độ
Phân chia mô hình theo cấu kiện và khu vực thi công
Trước khi thực hiện liên kết, mô hình Revit cần được tổ chức phù hợp với phương án thi công. Các cấu kiện như tường, sàn, cột, dầm và hệ thống MEP nên được mô hình hóa và phân loại rõ ràng.
Tùy đặc điểm dự án, mô hình có thể được phân chia theo tầng, khu vực, block hoặc phân khu thi công. Cách tổ chức này giúp quá trình mapping giữa đối tượng Revit và công việc trong tiến độ thuận tiện hơn.
Chuẩn hóa thông tin phần tử trong Revit
Thông tin của các phần tử cần được chuẩn hóa trước khi đưa vào quy trình BIM 4D. Một số dữ liệu quan trọng có thể bao gồm Element ID, Category, Level, Workset và các tham số tùy chỉnh.
Việc sử dụng quy tắc đặt tên và mã hóa thống nhất giúp giảm thời gian tìm kiếm, lựa chọn đối tượng và thiết lập Auto-attach Rules trong Navisworks.
Đặc biệt với dự án lớn, số lượng phần tử rất nhiều nên việc chuẩn hóa dữ liệu ngay từ đầu sẽ giúp quá trình liên kết tiến độ hiệu quả hơn.
Kiểm tra chất lượng mô hình BIM
Mô hình cần được kiểm tra trước khi xuất sang Navisworks. Các Family không cần thiết, đối tượng trùng lặp hoặc thông tin sai lệch nên được xử lý.
Đồng thời, cần đảm bảo cấu kiện được mô hình hóa phù hợp với thực tế thi công. Một mô hình có hình học đúng nhưng tổ chức dữ liệu không phù hợp vẫn có thể gây khó khăn khi triển khai BIM 4D.
Quy trình Revit liên kết tiến độ thi công chi tiết
Trích xuất file Revit (NWC) và chuẩn bị tiến độ (MS Project/Excel)
Đầu tiên, mô hình Revit được chuẩn bị và xuất sang định dạng NWC để sử dụng trong Navisworks. Trong quá trình xuất, cần kiểm tra cấu trúc mô hình, Category và các thông tin thuộc tính cần thiết.
Song song với đó, tiến độ thi công được chuẩn bị bằng Microsoft Project, Excel hoặc phần mềm lập tiến độ phù hợp. Danh mục công việc cần có mã công việc, tên công việc, ngày bắt đầu, ngày kết thúc và quan hệ giữa các công việc.
Thiết lập quy tắc ánh xạ (Mapping Rule) trong Navisworks TimeLiner

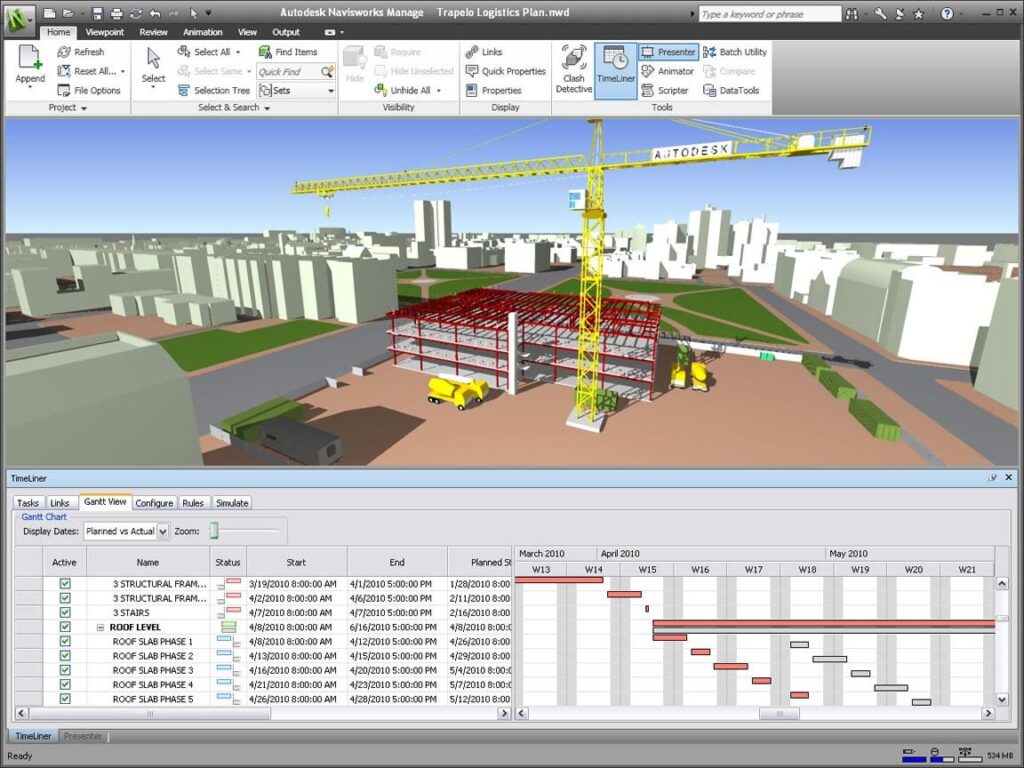

Sau khi đưa mô hình vào Navisworks, người dùng mở TimeLiner để quản lý dữ liệu tiến độ.
Tại đây, các công việc từ bảng tiến độ được đưa vào hệ thống và liên kết với các đối tượng mô hình. Người dùng cần xác định quy tắc để nhận diện đối tượng phù hợp với từng công việc.
Gán đối tượng mô hình với danh mục công việc (Auto-attach Rules)
Thay vì lựa chọn thủ công từng cấu kiện, Navisworks cho phép sử dụng Auto-attach Rules để tự động gán các đối tượng mô hình vào công việc dựa trên thuộc tính.
Các quy tắc có thể dựa trên tên, Category, Level hoặc những Property đã được chuẩn hóa từ Revit.
Chạy mô phỏng thi công (Simulate) và xuất video 4D
Sau khi hoàn thành việc liên kết, người dùng có thể chạy Simulate trong TimeLiner để xem quá trình thi công theo thời gian.
Mô hình sẽ lần lượt hiển thị các cấu kiện theo ngày bắt đầu và kết thúc của từng công việc. Nhờ đó, nhóm dự án có thể quan sát trình tự xây dựng, kiểm tra sự chồng chéo và đánh giá tính hợp lý của kế hoạch.
Kết quả mô phỏng có thể được sử dụng trong các cuộc họp dự án hoặc xuất thành video 4D để trình bày phương án thi công.
Revit liên kết tiến độ thi công giúp kết hợp mô hình 3D với dữ liệu thời gian, trực quan hóa trình tự xây dựng và hỗ trợ kiểm soát tiến độ hiệu quả. Khi được chuẩn hóa và triển khai đúng quy trình, BIM 4D giúp các bên phối hợp tốt hơn, giảm rủi ro và nâng cao hiệu quả quản lý thi công.
