Trong quy trình thiết kế kết cấu hiện đại, việc kết hợp các công cụ BIM và phần mềm tính toán chuyên sâu đang trở thành xu hướng tất yếu. Autodesk Revit giúp tạo mô hình công trình 3D và quản lý dữ liệu thiết kế, trong khi Autodesk Robot Structural Analysis hỗ trợ phân tích tải trọng, kiểm tra độ bền và tối ưu kết cấu. Vậy tại sao cần dùng cả Revit và Robot Structural Analysis trong một quy trình BIM hoàn chỉnh? Bài viết dưới đây sẽ giúp bạn hiểu rõ lợi ích khi kết hợp hai phần mềm này trong thiết kế kết cấu hiện đại.
Tổng quan về Revit và Robot Structural Analysis
Trong quy trình thiết kế hiện đại, việc kết hợp hai phần mềm Revit và Robot Structural Analysis được sử dụng khá phổ biến. Mỗi phần mềm đảm nhiệm một vai trò riêng nhưng có liên kết chặt chẽ với nhau, giúp kỹ sư xây dựng mô hình công trình chính xác và thực hiện các phân tích kết cấu chuyên sâu.
Revit là gì?
Autodesk Revit là phần mềm được sử dụng rộng rãi trong thiết kế kiến trúc, kết cấu và hệ thống MEP. Công cụ này cho phép người dùng xây dựng mô hình 3D thông minh, trong đó mỗi thành phần đều chứa thông tin kỹ thuật và dữ liệu liên quan đến công trình.
Nhờ khả năng quản lý dữ liệu tập trung, Revit giúp các bộ môn trong dự án dễ dàng phối hợp với nhau, từ kiến trúc sư, kỹ sư kết cấu đến kỹ sư cơ điện. Điều này giúp giảm xung đột thiết kế, tối ưu quy trình làm việc và nâng cao hiệu quả quản lý dự án.
Robot Structural Analysis là gì?
Autodesk Robot Structural Analysis là phần mềm chuyên dùng cho việc phân tích và tính toán kết cấu trong các dự án xây dựng. Công cụ này cho phép kỹ sư mô phỏng tải trọng, kiểm tra độ bền vật liệu và đánh giá khả năng chịu lực của công trình theo các tiêu chuẩn thiết kế quốc tế.
Với các tính năng phân tích nâng cao, Robot Structural Analysis hỗ trợ kỹ sư kết cấu đưa ra các phương án thiết kế tối ưu, đảm bảo công trình đáp ứng yêu cầu an toàn và hiệu quả kỹ thuật.
Sự khác biệt giữa Revit và Robot Structural Analysis
Mặc dù cùng nằm trong hệ sinh thái của Autodesk, Revit và Robot Structural Analysis (RSA) đóng vai trò hoàn toàn khác biệt nhưng lại tương hỗ chặt chẽ trong quy trình thiết kế – thi công. Hiểu rõ sự khác biệt này giúp các đơn vị tư vấn thiết kế chuẩn hóa quy trình làm việc, tránh chồng chéo chức năng và tối ưu hóa nguồn lực nhân sự.
Mục đích sử dụng
- Autodesk Revit được phát triển là một phần mềm chuyên dùng để mô hình hóa công trình và quản lý thông tin dự án. Revit cho phép người dùng xây dựng mô hình 3D chi tiết, tích hợp dữ liệu về kiến trúc, kết cấu và hệ thống MEP trong cùng một môi trường làm việc.
- Autodesk Robot Structural Analysis tập trung vào việc phân tích và kiểm tra kết cấu. Phần mềm này giúp kỹ sư mô phỏng tải trọng, tính toán khả năng chịu lực và đánh giá độ ổn định của công trình theo các tiêu chuẩn thiết kế.
Chức năng kỹ thuật
Sự khác biệt về mặt kỹ thuật giữa hai phần mềm nằm ở cách thức xử lý dữ liệu:
- Revit (Mô hình hóa và Quản lý dữ liệu): Tập trung vào khả năng dựng hình 3D chính xác, quản lý hệ thống Parametric (tham số) và phối hợp đa bộ môn (Clash Detection). Revit lưu trữ thông tin về “đối tượng” (như dầm, cột, sàn) để các bên liên quan có thể truy xuất dữ liệu chung.
- Robot Structural Analysis (Mô phỏng và Tính toán): Tập trung vào các thuật toán phần tử hữu hạn để mô phỏng tải trọng (tĩnh tải, hoạt tải, gió, động đất). RSA chuyển đổi mô hình vật lý từ Revit thành sơ đồ tính (nút, thanh, tấm) để thực hiện các phân tích phi tuyến, phân tích động học và kiểm tra độ võng theo các tiêu chuẩn kỹ thuật nghiêm ngặt.
Đối tượng người dùng
- Người dùng Revit: Thường là kiến trúc sư, kỹ sư BIM (BIM Modeler/Coordinator) hoặc kỹ sư thiết kế triển khai bản vẽ. Họ cần công cụ để phối hợp tổng thể và đảm bảo tính thống nhất của toàn bộ dự án.
- Người dùng Robot Structural Analysis: Chủ yếu là các kỹ sư kết cấu (Structural Engineer) chuyên trách khâu tính toán. Đây là những người chịu trách nhiệm về mặt an toàn chịu lực của công trình, đòi hỏi kiến thức chuyên sâu về cơ học vật lý và các tiêu chuẩn thiết kế xây dựng.
Vì sao cần sử dụng cả Revit và Robot Structural Analysis?
Việc kết hợp Revit và Robot Structural Analysis không chỉ là một xu hướng mà đã trở thành yêu cầu tất yếu trong các dự án xây dựng hiện đại.
Kết hợp thiết kế BIM và phân tích kết cấu
Sức mạnh của sự kết hợp này nằm ở việc tận dụng tối đa dữ liệu. Revit đóng vai trò trung tâm, nơi khởi tạo mô hình thông tin công trình (BIM) chứa đựng mọi chi tiết về kiến trúc và cấu kiện.

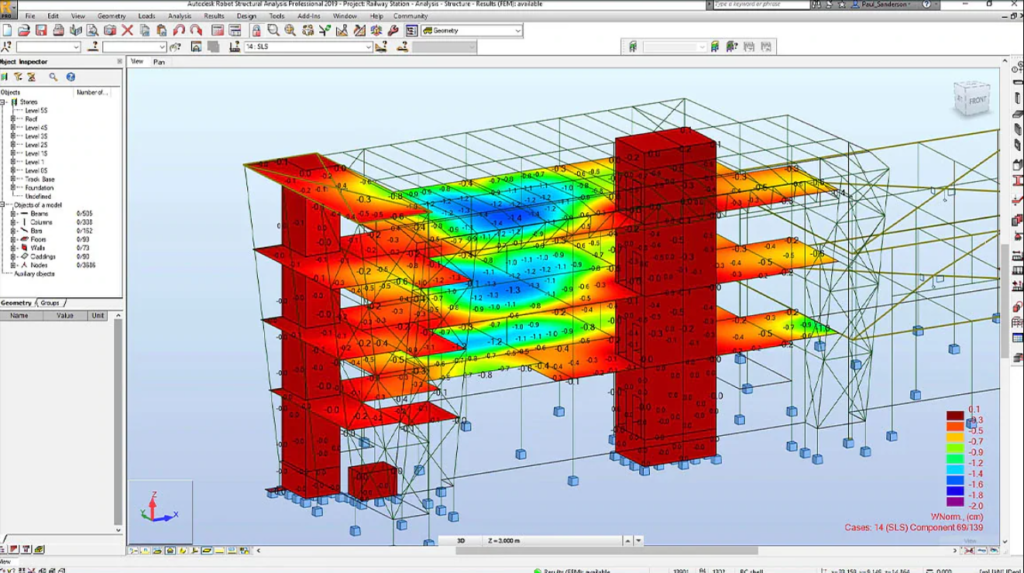

Ngay sau đó, mô hình này được chuyển sang Robot Structural Analysis để thực hiện các bài toán kiểm tra độ ổn định kết cấu. Tại đây, RSA sẽ chạy các mô phỏng giả lập về sự làm việc của công trình, giúp kỹ sư phát hiện những điểm yếu về mặt cơ học mà mắt thường hay các mô hình 3D thuần túy không thể nhận thấy.
Tối ưu quy trình làm việc của kỹ sư kết cấu
Việc sử dụng đồng thời Revit và Robot Structural Analysis giúp tối ưu quy trình làm việc của kỹ sư kết cấu. Mô hình được tạo trong Revit có thể chuyển trực tiếp sang Robot để phân tích mà không cần xây dựng lại từ đầu. Điều này giúp tăng tốc quá trình thiết kế, tiết kiệm thời gian và hạn chế các sai sót thường xảy ra khi chuyển đổi dữ liệu giữa các phần mềm khác nhau.
Đảm bảo độ chính xác trong thiết kế công trình
Robot Structural Analysis cung cấp các công cụ phân tích chuyên sâu để kiểm tra tải trọng, biến dạng và độ bền của vật liệu theo các tiêu chuẩn kỹ thuật. Khi kết hợp với mô hình BIM từ Revit, kỹ sư có thể đánh giá chính xác hiệu suất của hệ kết cấu và điều chỉnh thiết kế kịp thời. Nhờ đó, công trình không chỉ đáp ứng yêu cầu kỹ thuật mà còn đảm bảo an toàn và hiệu quả trong quá trình thi công và vận hành.
Khi nào nên sử dụng kết hợp Revit và Robot Structural Analysis?
Trong nhiều dự án xây dựng, việc kết hợp giữa Autodesk Revit và Autodesk Robot Structural Analysis mang lại hiệu quả cao trong thiết kế và phân tích kết cấu. Tuy nhiên, không phải dự án nào cũng cần sử dụng đồng thời hai phần mềm này. Nên kết hợp hai phần mềm trong trường hợp:
- Dự án BIM quy mô lớn: Cần quản lý dữ liệu tập trung và thống nhất giữa các giai đoạn.
- Kết cấu phức tạp: Nhà cao tầng, mái vòm hoặc hệ kết cấu đòi hỏi phân tích động lực học chuyên sâu.
- Phối hợp đa bộ môn: Cần kiểm soát xung đột giữa hệ kết cấu với kiến trúc và hệ thống cơ điện (MEP).
Việc kết hợp Revit và Robot Structural Analysis sẽ giúp kỹ sư tối ưu thiết kế, nâng cao độ chính xác trong tính toán và giảm thiểu rủi ro trong quá trình triển khai dự án. Nếu bạn muốn tìm hiểu thêm về các giải pháp BIM, phần mềm thiết kế và phân tích kết cấu, hãy liên hệ với Revit Việt Nam để được tư vấn cụ thể về phần mềm.
