Lợi ích của việc Combine MEP Revit so với CAD

Combine MEP Revit đang dần thay thế phương pháp thiết kế CAD truyền thống nhờ khả năng trực quan hóa và quản lý dữ liệu. Không chỉ dừng lại ở việc phát hiện xung đột, quy trình này còn đảm bảo tính đồng bộ và chính xác tuyệt đối cho mọi dự án cơ điện. Nếu bạn đang tìm kiếm lý do để chuyển đổi quy trình làm việc, đừng bỏ lỡ những so sánh chi tiết về lợi ích của việc Combine MEP Revit so với CAD trong bài viết sau đây.

Hiểu về Combine MEP Revit trong quy trình BIM

Trong quy trình BIM, Combine MEP Revit không chỉ đơn giản là đặt các hệ thống cơ điện vào cùng một bản vẽ. Đây là quá trình tích hợp và phối hợp đồng bộ các bộ môn Điện, Nước, HVAC và PCCC trên một mô hình thông tin duy nhất.

Việc thực hiện trên nền tảng Revit cho phép các kỹ sư mô phỏng chính xác vị trí lắp đặt thực tế, từ đó kiểm soát không gian và xử lý các điểm giao cắt một cách khoa học trước khi bước ra công trường.

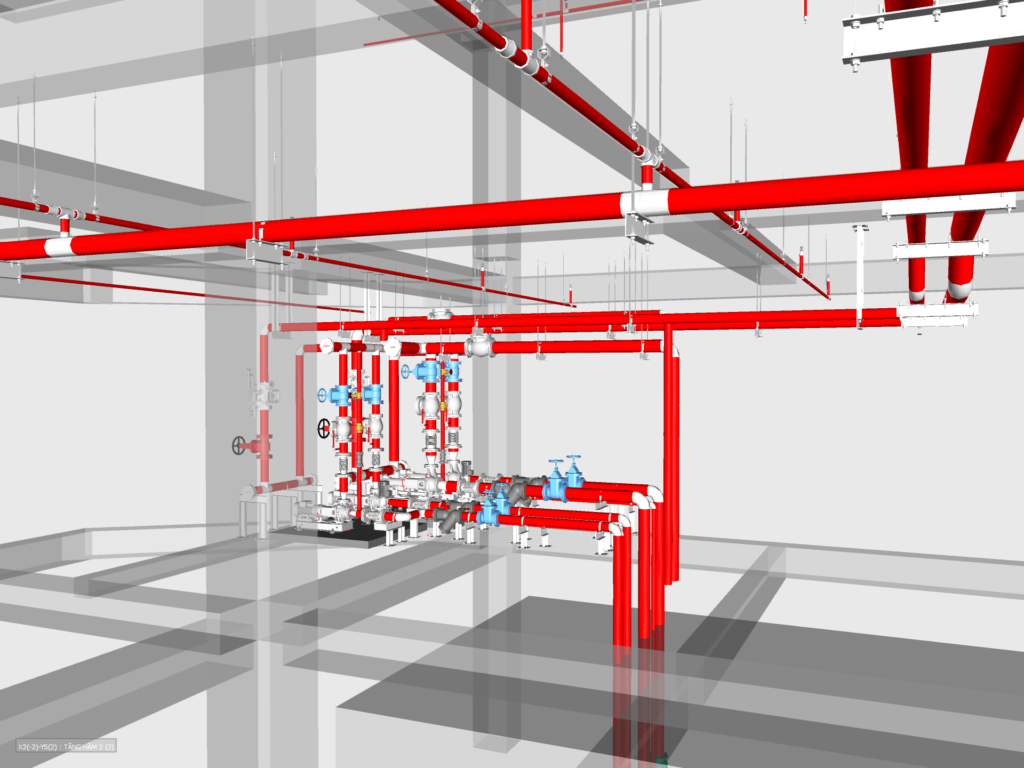

Combine MEP Revit trong quy trình BIM

Sự khác biệt giữa Combine MEP Revit và phương pháp CAD truyền thống nằm ở bản chất của dữ liệu. Trong môi trường CAD, các hệ thống được thể hiện bằng các đường nét 2D (Line/Circle) rời rạc, đòi hỏi người xem phải tự tưởng tượng ra không gian ba chiều, dẫn đến nguy cơ sai lệch rất cao.

Ngược lại, Revit sử dụng các đối tượng 3D (Parametric Objects) mang đầy đủ thông số kỹ thuật, kích thước và hình dáng thực tế. Khi phối hợp trên Revit, mỗi ống gió hay máng cáp đều có “trí thông minh” để tự động cập nhật và tương tác với các cấu kiện xung quanh. Chính sự chuyển dịch từ “vẽ đường nét” sang “xây dựng mô hình thông tin” đã tạo nên sức mạnh vượt trội cho Revit trong việc tối ưu hóa quy trình thiết kế cơ điện hiện đại.

Những lợi ích khi Combine MEP Revit so với CAD

Trực quan hóa không gian 3D và phát hiện xung đột sớm

Trong môi trường CAD, các kỹ sư thường gặp khó khăn khi nhận diện va chạm giữa các hệ thống ống chồng chéo chỉ qua các lớp layer 2D. Điều này dẫn đến tình trạng sai sót bị bỏ lọt cho đến khi ra đến công trường.

Ngược lại, Combine MEP Revit hiển thị toàn bộ hệ thống trong không gian thực 3D. Tính năng Clash Detection (Phát hiện xung đột) cho phép nhận diện các điểm giao cắt giữa ống gió, máng cáp và kết cấu ngay trong quá trình dựng hình, giúp xử lý triệt để các lỗi thiết kế từ giai đoạn văn phòng.

Tính chính xác và tự động cập nhật

Một trong những điểm yếu lớn nhất của CAD là tính rời rạc, khi có thay đổi trên mặt bằng, kỹ sư phải sửa thủ công hàng loạt mặt cắt và cao độ liên quan, rất dễ dẫn đến sai sót hệ thống. Với cơ chế tự động cập nhật của Revit, mọi thay đổi thực hiện ở bất kỳ view nào (mặt bằng, mặt đứng hay mặt cắt) đều được tự động cập nhật đồng bộ trên toàn bộ bộ hồ sơ.

Tối ưu hóa không gian lắp đặt và thi công

Combine MEP Revit cho phép các đơn vị sắp xếp thứ tự ưu tiên các hệ thống một cách khoa học dựa trên cao độ thực tế. Kỹ sư có thể dễ dàng điều chỉnh đường đi của thang máng cáp hay ống nước để tiết kiệm diện tích trần mà vẫn đảm bảo tiêu chuẩn kỹ thuật. Việc phối hợp chuẩn xác từ đầu giúp giảm thiểu tối đa tình trạng đục phá, sửa chữa tại công trường, từ đó tiết kiệm chi phí và đảm bảo tiến độ thi công.

Xuất khối lượng chính xác tuyệt đối

Thay vì đếm thủ công từng co, cút hay đo chiều dài ống trên bản vẽ 2D (vốn đầy rẫy rủi ro sai số), Revit cho phép trích xuất bảng thống kê vật tư tự động trực tiếp từ mô hình 3D. Mọi thông số về số lượng, kích thước đều được lấy từ thực tế cấu kiện đã vẽ, giúp công tác bóc tách khối lượng trở nên nhanh chóng và đạt độ chính xác gần như tuyệt đối.

Hỗ trợ quản lý vận hành và bảo trì

Lợi ích của Combine MEP Revit còn kéo dài đến vòng đời sau của dự án. Dữ liệu từ mô hình không chỉ là các hình khối mà còn chứa đựng thông tin về nhãn hiệu, thông số kỹ thuật và lịch bảo trì. Đây là nền tảng quan trọng cho việc quản lý vận hành (FM) và tích hợp các tiêu chuẩn như COBie, điều mà các file CAD phẳng hoàn toàn không thể đáp ứng được.

Khi nào nên sử dụng Combine MEP Revit?

Dự án có hệ thống MEP phức tạp

Đối với các công trình như khách sạn cao cấp, bệnh viện, nhà máy công nghiệp hoặc trung tâm thương mại, mật độ đường ống và thiết bị cơ điện cực kỳ dày đặc. Tại những khu vực như phòng máy (Chiller, Boiler) hay trục kỹ thuật (Shaft), việc sử dụng CAD 2D gần như không thể kiểm soát hết các va chạm. Combine MEP Revit trở thành lựa chọn bắt buộc để sắp xếp không gian, đảm bảo các hệ thống không “đấu đá” nhau và vẫn duy trì được cao độ thông thủy cần thiết.

Dự án yêu cầu phối hợp đa bộ môn

Khi một dự án đòi hỏi sự tương tác liên tục giữa Kiến trúc, Kết cấu và MEP, Revit đóng vai trò là “ngôn ngữ chung”. Việc phối hợp trên cùng một nền tảng giúp kỹ sư MEP nhận biết ngay lập tức nếu một đường ống xuyên qua dầm kết cấu hoặc làm ảnh hưởng đến thẩm mỹ kiến trúc. Khả năng làm việc cộng tác (Worksharing) giúp các bộ môn cập nhật thay đổi của nhau theo thời gian thực, loại bỏ tình trạng thiết kế chồng chéo.

Dự án áp dụng BIM theo tiêu chuẩn (ISO 19650)

Hiện nay, nhiều chủ đầu tư yêu cầu triển khai dự án theo tiêu chuẩn quốc tế như ISO 19650. Trong quy trình này, việc tạo lập mô hình thông tin công trình (BIM model) là yêu cầu tiên quyết để quản lý tài sản và vận hành.

Combine MEP Revit cung cấp cấu trúc dữ liệu chuẩn hóa, giúp việc trao đổi thông tin trong môi trường dữ liệu chung (CDE) trở nên minh bạch, hỗ trợ đắc lực cho việc bàn giao và quản lý vòng đời công trình một cách chuyên nghiệp.

Việc chuyển dịch từ quy trình CAD truyền thống sang Combine MEP Revit không chỉ là một xu hướng công nghệ mà còn là bài toán sống còn về hiệu quả và năng suất trong ngành xây dựng hiện đại.

Bằng cách tối ưu hóa không gian lắp đặt, phát hiện xung đột sớm và đảm bảo tính đồng bộ dữ liệu, Revit giúp các doanh nghiệp giảm thiểu tối đa rủi ro và lãng phí tại công trường. Đầu tư vào kỹ năng làm chủ mô hình BIM chính là bước đi chiến lược để các kỹ sư cơ điện nâng tầm sự nghiệp và khẳng định giá trị bản thân trong kỷ nguyên số.
