Rhino Inside Revit giúp người dùng đạt được quy trình làm việc liền mạch từ thiết kế đến sản xuất, có thể tận dụng sức mạnh của thiết kế tham số với Grasshopper, khả năng mô hình hóa 3D nâng cao của Rhino và năng lực lập hồ sơ BIM vượt trội của Revit.
Rhino Inside Revit là gì?
Trước khi trả lời Rhino Inside Revit là gì, cần hiểu rõ Rhino Inside là gì. Rhino Inside là một công nghệ mới được phát triển bởi đội ngũ phát triển Rhino – Robert McNeel and Associates, cho phép tích hợp Rhino vào bên trong các ứng dụng khác và trong nhiều lĩnh vực thiết kế khác nhau. Một số ứng dụng tiêu biểu có thể kể đến như Adobe Illustrator và Autodesk Revit.
Từ việc tích hợp với Autodesk Revit, một sản phẩm mới đã ra đời mang tên Rhino Inside Revit. Nói một cách đơn giản, đây là một plugin được xây dựng cho Revit. Điều này có nghĩa là bạn sẽ mở Revit như bình thường, sau đó truy cập Rhino và Grasshopper trực tiếp bên trong Revit.
Chính vì vậy nó được gọi là “Inside” – bởi vì nó thực sự hoạt động như một ứng dụng nằm bên trong ứng dụng hiện có.
Rhino Inside Revit hoạt động như thế nào?
Rhino Inside Revit cho phép chúng ta kết nối các mô hình tham số từ Grasshopper và các mô hình 3D thông thường từ Rhino, sau đó chuyển trực tiếp chúng vào Revit.

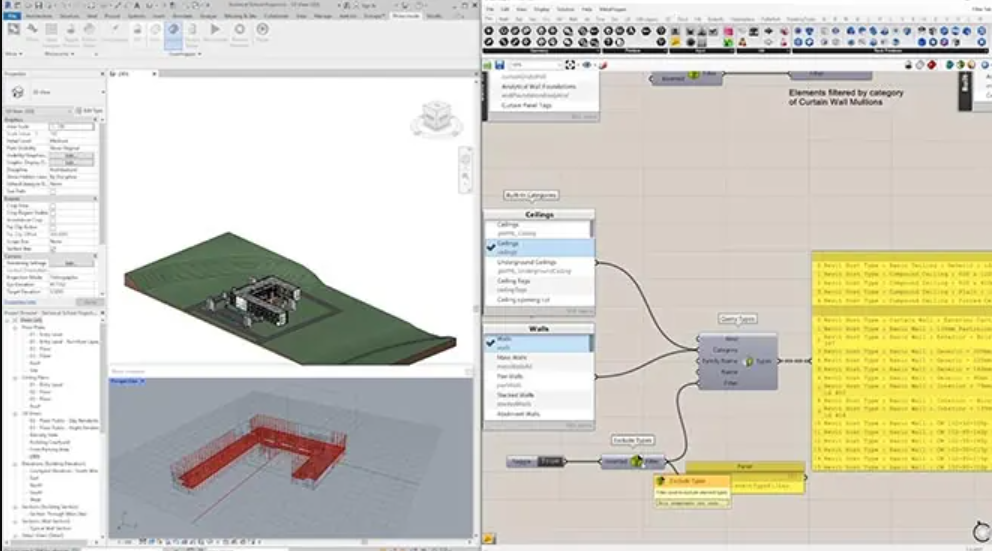

Bằng cách kiểm soát các tham số đầu vào trong định nghĩa (definition) của Grasshopper, chúng ta cũng có thể thấy các thay đổi được cập nhật theo thời gian thực (live) ngay trong cửa sổ Revit.
Điều này có nghĩa là chúng ta có thể thử nghiệm nhiều phương án thiết kế khác nhau trong một khoảng thời gian rất ngắn.
Ngoài ra, chúng ta còn có thể chỉnh sửa trực tiếp các Revit Family thông qua giao diện của Grasshopper.
Về cơ bản, file Grasshopper có thể lấy (pull) các Family từ template Revit mà chúng ta đang mở, và dựa trên template đó, chúng ta có thể chỉ định và lựa chọn loại Family mà mình muốn thử nghiệm cho các đối tượng như tường, cửa sổ, cửa đi, lan can, v.v.
Giả sử bạn muốn thay đổi hình dạng công trình của mình bằng các công cụ SubD trong Rhino, đồng thời cũng muốn những thay đổi này được hiển thị trong Revit. Bạn hoàn toàn có thể làm được điều đó với Rhino Inside Revit.
Bạn chỉ cần điều chỉnh hình dạng hữu cơ (organic) của công trình, và những thay đổi này sẽ được cập nhật ngay lập tức trong Revit. Tất nhiên, để thực hiện được điều này, bạn cần có một thuật toán Grasshopper phù hợp.
Điều quan trọng cần lưu ý là bạn có thể tạo hình học (geometry) theo cả ba hướng. Bạn có thể tạo hình học bằng các đường cong và bề mặt NURBS của Rhino, hoặc các đường cong được điều khiển bởi Grasshopper. Đồng thời, bạn cũng có thể làm theo chiều ngược lại – tham chiếu (reference) mô hình Revit hiện có và đưa nó vào Grasshopper trong Rhino.

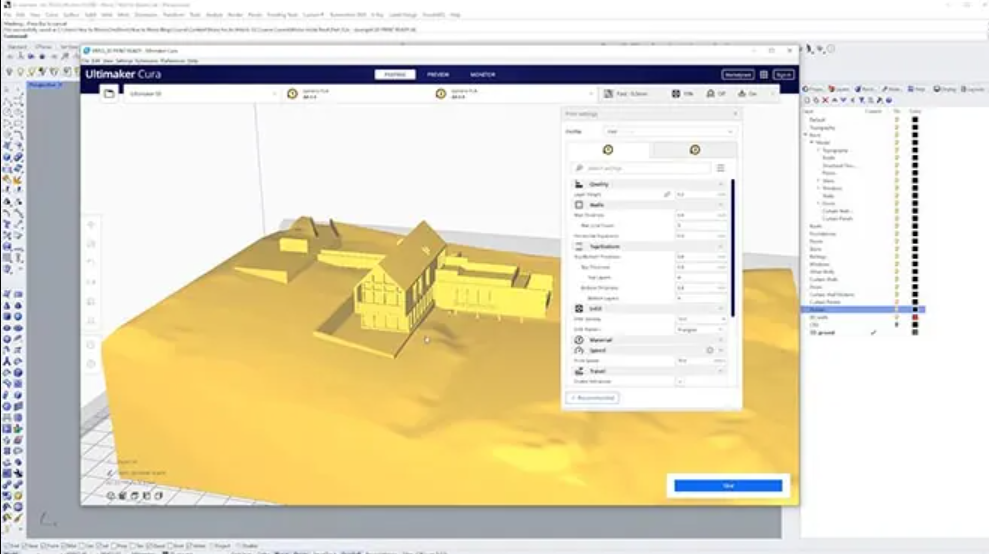

Sau đó, bạn có thể tiếp tục làm việc riêng trên mô hình Rhino đó nếu cần. Ví dụ, trong một số quy trình làm việc có yêu cầu tạo mô hình vật lý hoặc mô hình in 3D. Vì vậy, việc có một mô hình “sạch” trong Rhino để phục vụ in 3D, được xuất trực tiếp từ Revit, cũng giúp tiết kiệm đáng kể thời gian.
Tại sao nên sử dụng Rhino Inside Revit trong kiến trúc?
Một trong những quy trình phổ biến nhất trong ngành kiến trúc là chia quá trình thiết kế thành nhiều giai đoạn khác nhau, bao gồm: thiết kế ý tưởng (schematic design), phát triển thiết kế (design development), hồ sơ thi công (construction documents), đấu thầu (bidding) và quản lý thi công (construction administration).
Tuy nhiên, khi xét dưới góc độ sử dụng phần mềm để thiết kế dự án, chúng ta có thể đơn giản chia thành hai giai đoạn chính: giai đoạn thiết kế và giai đoạn thi công/lập hồ sơ.

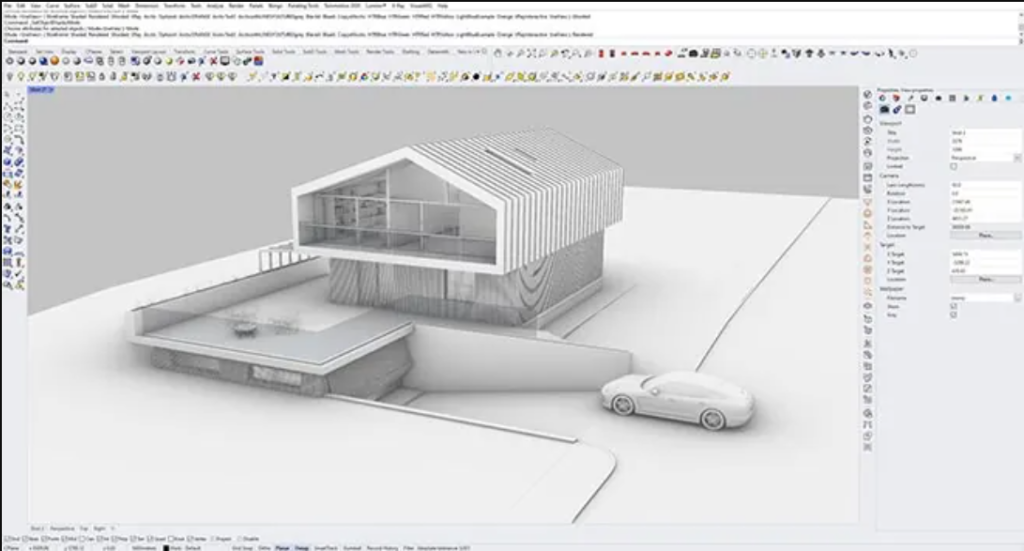

Trong giai đoạn thiết kế, Rhino là một trong những công cụ tốt nhất, bởi vì nó cho phép thực hiện bản vẽ 2D, mô hình 3D, thiết kế tham số (parametric modeling), cũng như tạo các sơ đồ kiến trúc và hình ảnh render.

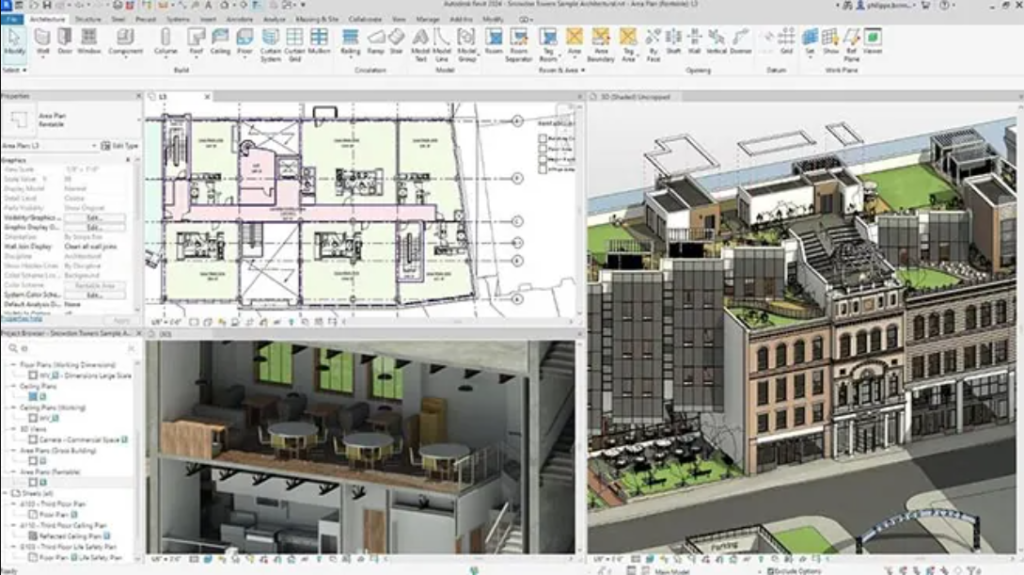

Ngược lại, khi nói đến lập hồ sơ thi công, phân chia giai đoạn (phasing) và dự toán chi phí, Revit là một trong những công cụ BIM tốt nhất trong ngành AEC. Tuy nhiên, việc kết nối hai giai đoạn này luôn là một thách thức.
Ngay khi thiết kế được hoàn thiện trong Rhino, chúng ta thường phải bắt đầu dựng lại mô hình BIM trong Revit từ đầu, bởi vì mô hình 3D từ Rhino chỉ có thể được sử dụng như một đối tượng mass trong Revit, điều này không mang lại nhiều giá trị, và trong hầu hết các trường hợp, nó chỉ đóng vai trò làm tham chiếu.
Tuy nhiên, đây không phải là vấn đề duy nhất. Điều gì sẽ xảy ra nếu bạn muốn phát triển song song cả giai đoạn thiết kế và giai đoạn thi công để có được phương án không gian và dự toán chi phí tốt hơn cho dự án?
Bạn sẽ phải dựng lại mô hình BIM mỗi khi tạo ra một phương án thiết kế mới. Điều này dẫn đến rất nhiều công việc lặp đi lặp lại và kém hiệu quả. Nhưng với sự tích hợp này, quy trình làm việc đó đã trở nên khả thi.
Rhino Inside Revit là giải pháp mạnh mẽ giúp kết nối trực tiếp giữa thiết kế tham số và BIM, loại bỏ rào cản giữa Rhino và Revit. Nhờ khả năng đồng bộ dữ liệu theo thời gian thực, công cụ này giúp tối ưu quy trình làm việc, giảm thiểu thao tác lặp và nâng cao hiệu quả dự án. Nếu bạn muốn tăng tốc từ thiết kế đến triển khai, Rhino Inside Revit chính là xu hướng không thể bỏ qua trong ngành AEC.
Hy vọng bài viết này của Revit Việt Nam đã giúp bạn hiểu rõ Rhino Inside Revit là gì và những lợi ích đột phá mà nó mang lại. Đừng quên để lại bình luận hoặc chia sẻ bài viết nếu bạn thấy thông tin này hữu ích nhé!
